Устройства автоматического ввода резерва (АВР)

АВР: что это и зачем нужен

Свет в доме или производственная линия зависят от одного ввода – а если на нем пропадет напряжение? Ждать, пока кто-то вручную переключит рубильник на резервную линию или запустит генератор, не всегда возможно: важное оборудование не терпит долгих пауз. Автоматический ввод резерва берет эту задачу на себя и переключает нагрузку на резервный источник питания без участия человека.

Как работает АВР

Устройство постоянно контролирует параметры основной линии: наличие напряжения, его номинал и стабильность. Как только сеть пропадает или параметры выходят за допустимые пределы, АВР автоматически подает питание с резервного источника – второй линии электросети или генератора. Когда напряжение на основном вводе восстанавливается, система возвращает нагрузку обратно и, если резервным источником был генератор, дает команду на его остановку.

Задержка переключения – отдельный настраиваемый параметр. Она не дает системе реагировать на кратковременные скачки и нужна, чтобы избежать частых переключений при нестабильной, но в целом рабочей сети.

АВР и ИБП: в чем разница

Оба устройства решают задачу резервирования питания, но по-разному. ИБП переключает нагрузку на батарею почти мгновенно и держит ее от накопленного заряда – минуты, реже часы. АВР переключает не на батарею, а на другой полноценный источник: вторую линию сети или генератор, – и способен обеспечивать резервное питание сколь угодно долго, пока работает резервный источник. На практике оба устройства нередко используют вместе: ИБП закрывает секундный разрыв на время переключения, а АВР берет на себя длительное резервирование.

Виды устройств по типу коммутации

Разные задачи требуют разной схемы переключения – от простого реле до полноценного силового узла.

АВР на контакторах

Самый распространенный вариант для небольшой и средней нагрузки. Два контактора, основной и резервный, управляются логикой АВР и никогда не включаются одновременно – блокировка исключает встречное включение линий. Такое решение компактно и стоит дешевле силовых аналогов.

Схему на контакторах чаще выбирают там, где важна цена и компактность, а нагрузка не превышает средних значений – коттедж, небольшое производство, торговый объект.

АВР на автоматических выключателях с моторным приводом

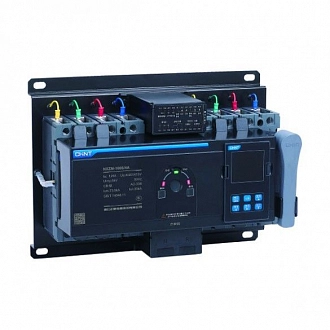

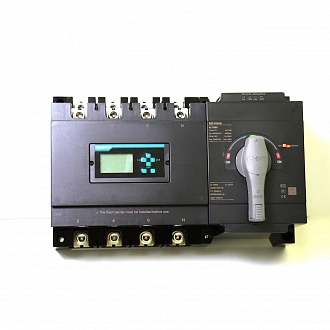

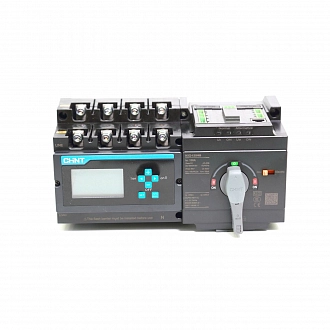

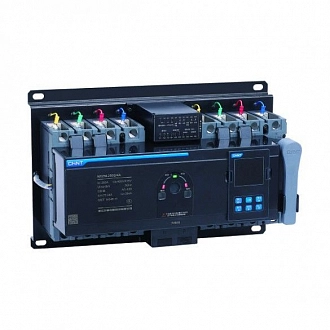

Для более высоких токов нагрузки контакторы уступают место автоматическим выключателям с моторным приводом. Привод механически переключает рукоятку автомата между положениями «сеть» и «резерв» по команде контроллера. Такая схема выдерживает большие токи и подходит для вводных цепей промышленных объектов.

Моноблочные АВР (модули и реле)

Компактный модуль на DIN-рейку – самый простой способ добавить функцию автоматического переключения к уже существующей схеме без сборки отдельного шкафа. Модуль монтируют рядом с автоматами в стандартном щите, а не в отдельном силовом корпусе.

Как читать маркировку АВР

В артикуле производители обычно кодируют тип коммутации, ток, число полюсов и напряжение. Например, в обозначении вида «MCB-50C-3P-PRO» цифра 50 – номинальный ток в амперах, 3P – число полюсов, а буквенные добавки указывают серию и характеристику расцепителя. Похожая логика встречается у большинства брендов: сначала тип устройства, затем ток, число полюсов и рабочее напряжение. Зная этот порядок, проще сравнивать модели разных производителей между собой.

Основные параметры при выборе

Число вводов показывает, сколько источников питания контролирует устройство – как правило, два: основной и резервный. Отдельно от этого – число фаз: однофазные модели работают в сети 230В, трехфазные – в сети 400В с контролем каждой из трех фаз.

Номинальный ток определяет, какую максимальную нагрузку выдержит устройство без перегрева контактов. Диапазон у разных моделей широкий – от 20А для бытового щита до нескольких сотен ампер для промышленного ввода. Некоторые модели дополнительно поддерживают ввод с секционированием – режим, при котором обе линии могут работать параллельно на время переключения без разрыва питания нагрузки.

Данные в таблице ориентировочные – точный ток и схему подбирают под расчетную нагрузку конкретного объекта.

АВР для генератора: автозапуск

Если резервный источник – не вторая линия сети, а генератор, системе нужна дополнительная функция автозапуска. При пропадании основного питания контроллер сначала запускает двигатель генератора и только потом, после выхода на рабочие обороты, переключает нагрузку на него. При восстановлении сети происходит обратное: нагрузка возвращается на основную линию, а генератор через время остывания останавливается автоматически.

Для бензиновых, дизельных и газопоршневых генераторов система автозапуска работает по одному и тому же принципу: контроллер запускает двигатель, выводит его на рабочие обороты и только затем переключает нагрузку на генератор. Разница чаще в мощности контактов и настройках времени прогрева и остывания двигателя. Газопоршневые установки работают тише и экономичнее по топливу при длительной эксплуатации, но дороже в покупке и требуют подвода природного или сжиженного газа – их чаще используют как основной или длительно работающий резервный источник, а не как аварийный резерв на несколько часов.

Как выбрать устройство под задачу

Прежде чем оформлять заказ, стоит определиться с числом фаз в схеме – 230В или 400В, рассчитать номинальный ток по суммарной нагрузке потребителей и решить, что выступит резервным источником: вторая линия сети или генератор с автозапуском. От последнего пункта зависит, нужна ли модели функция управления запуском двигателя.

Для щита в квартире или небольшом доме обычно достаточно компактного модуля на DIN-рейку. Для производственного объекта с высокой категорией надежности электроснабжения нужна схема на автоматах с моторным приводом и полноценным контролем параметров каждой фазы.

Область применения

Автоматический ввод резерва применяют там, где перерыв в электроснабжении недопустим или крайне нежелателен: электроприемники 1-й и 2-й категории надежности, линии освещения и инженерных систем зданий, насосное и вентиляционное оборудование, технологические линии производства, а также частные дома и коттеджи с собственным генератором на случай отключения городской сети.

Сопутствующие товары

Вместе с АВР часто заказывают:

• автоматические выключатели и рубильники для основной и резервной линии;

• контакторы и реле контроля фаз для сборки схемы;

• щиты и боксы для монтажа устройства;

• источники бесперебойного питания для критичной нагрузки на время переключения;

• кабель и монтажные комплектующие.

Каталог Пром-Вольт позволяет собрать всю схему резервирования под одним заказом – от АВР до автоматики защиты. Доставка выполняется по Москве и всей России. Отправьте заявку менеджеру – поможем подобрать устройство под число фаз, ток нагрузки и тип резервного источника вашего объекта.
