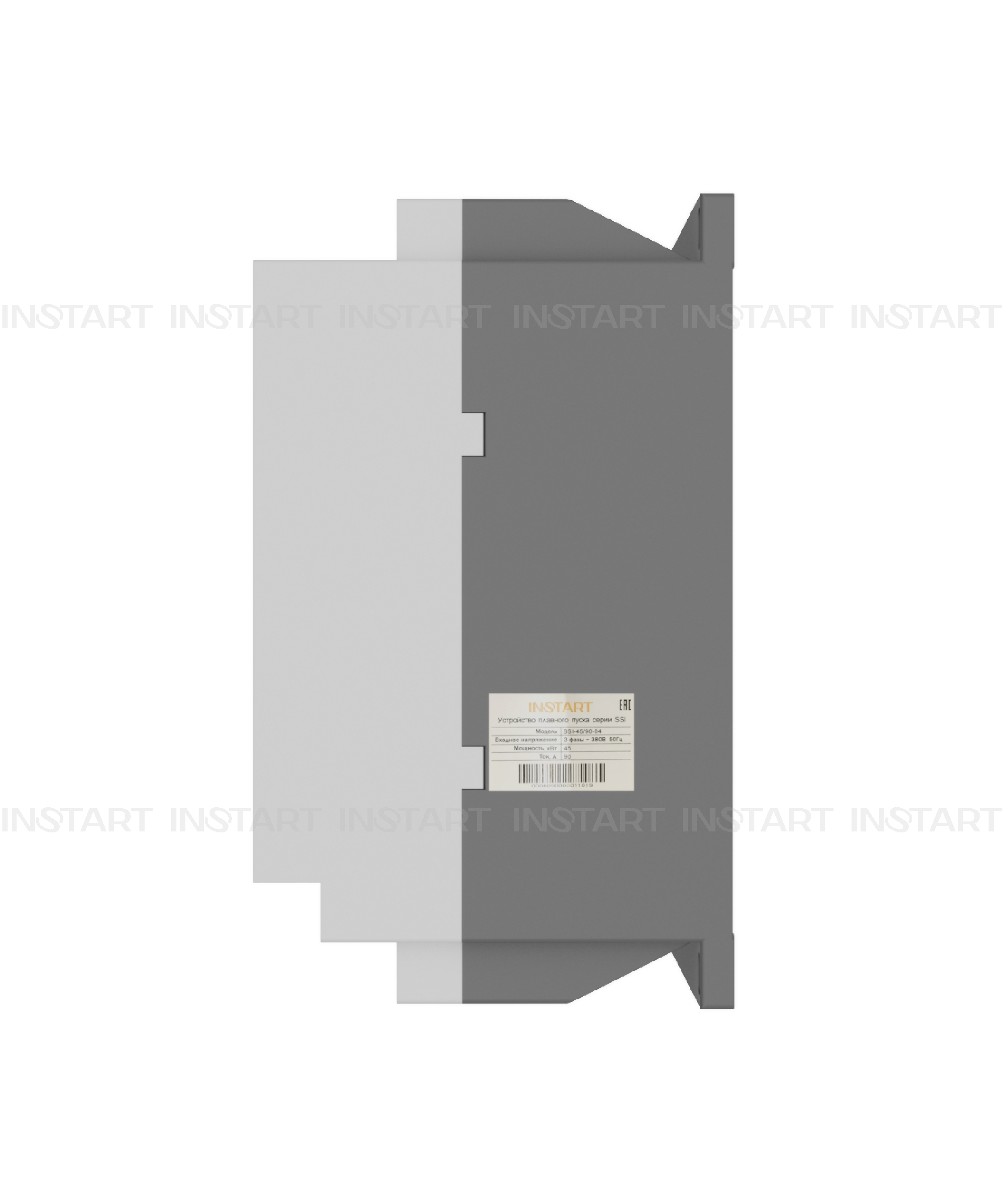

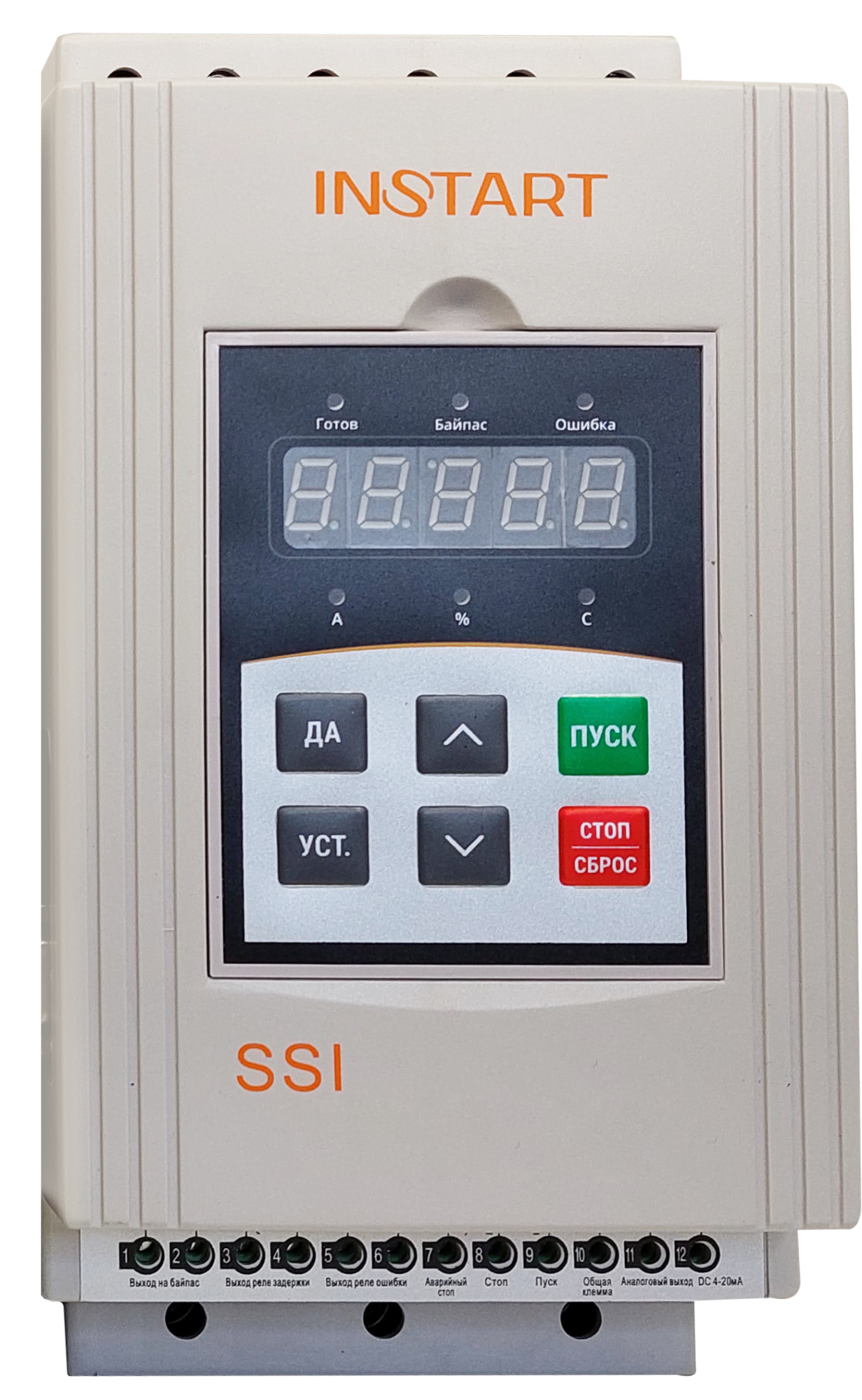

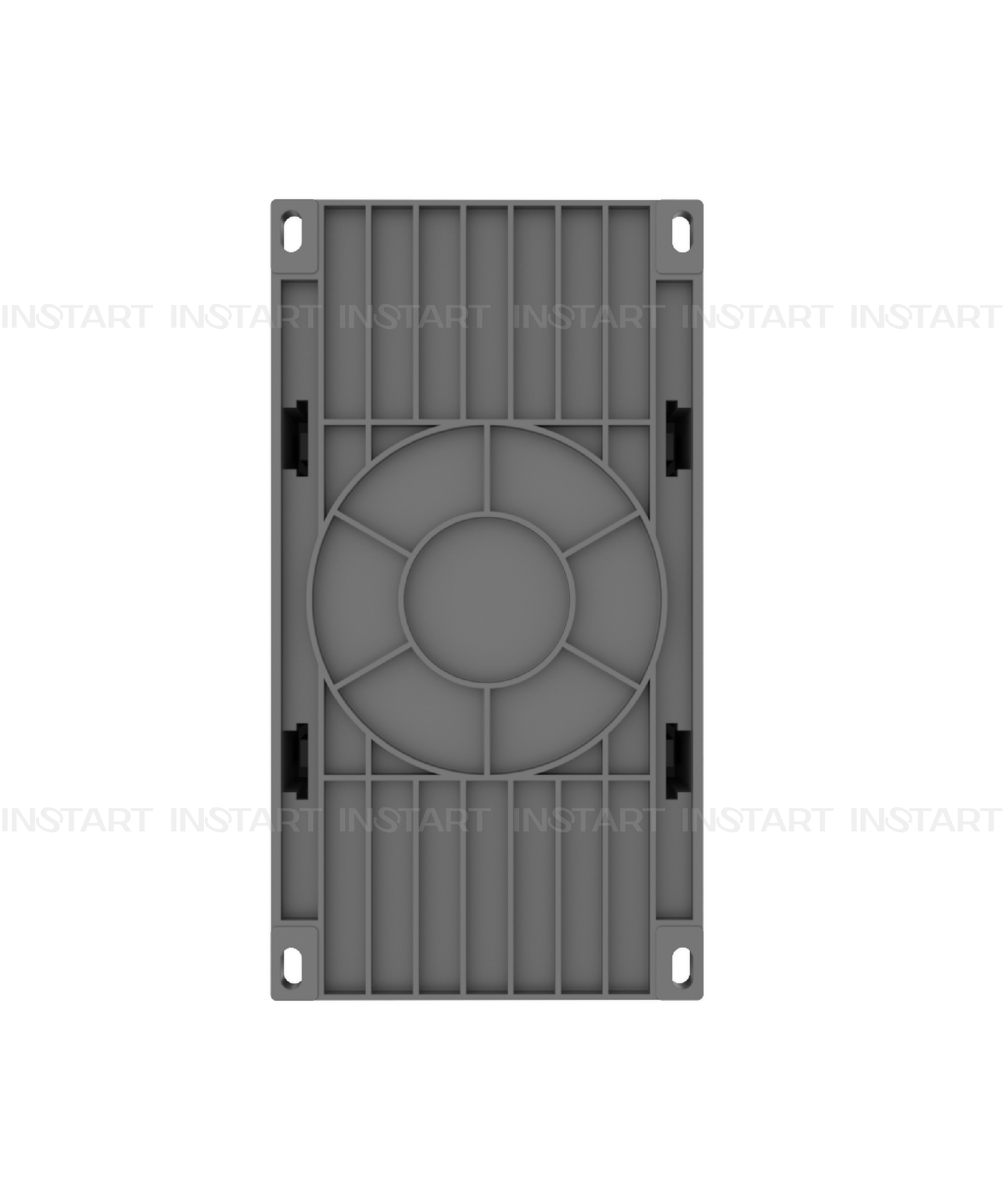

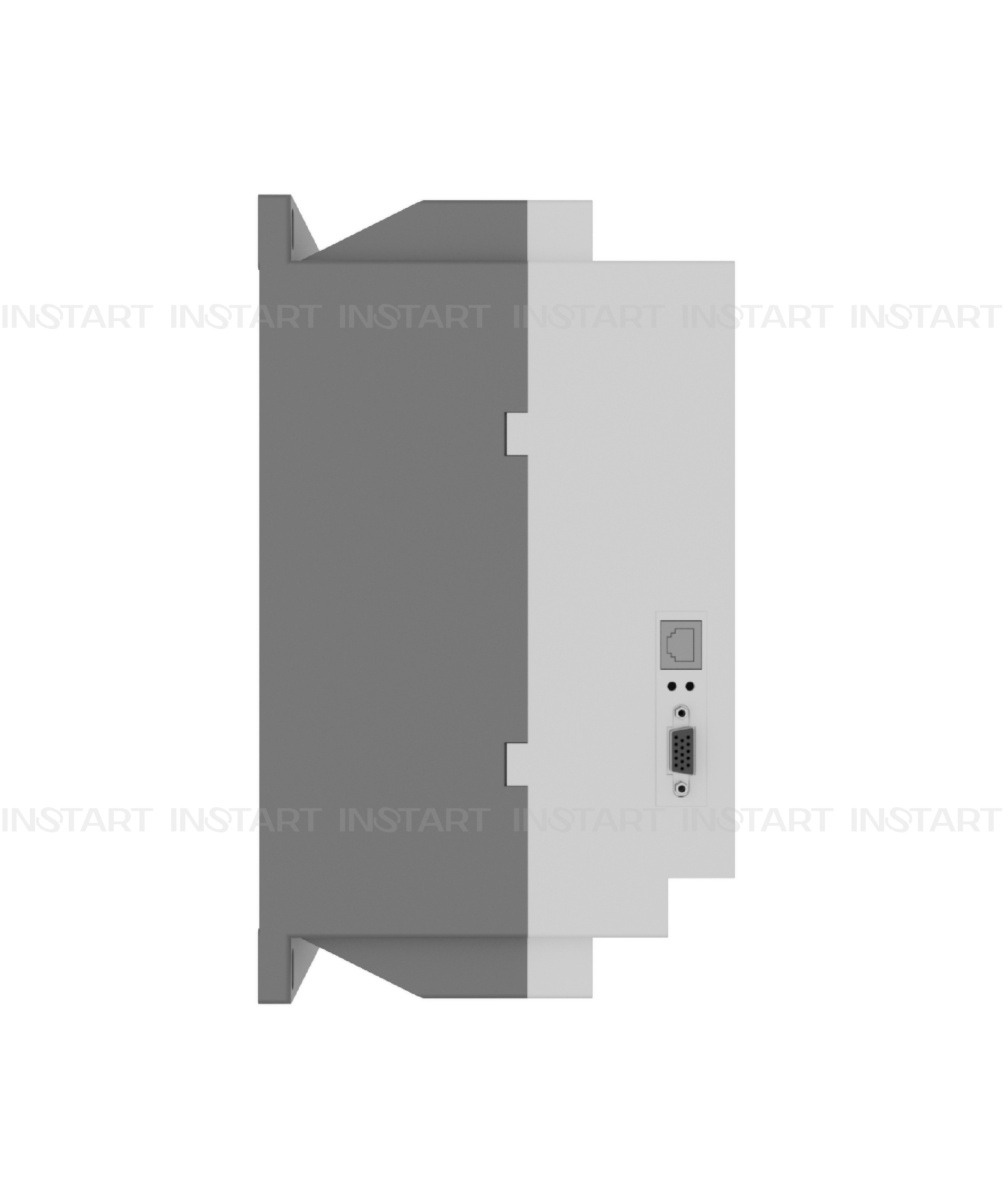

Устройство плавного пуска SSI-22/43-04
Устройства плавного пуска серии SSI – защита любых асинхронных двигателей в различных применениях.
Устройства плавного пуска серии SSI предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя. Устройства плавного пуска серии SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно - параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя. Устройства плавного пуска INSTART применяются в различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.Гарантия 2 года
Какую серию выбрать SSI или SBI?
серия SSI
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки)Диапазон мощности: 5.5 - 600 кВт
УПП серии SSI предпочтительнее в случаях:
- Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
- Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя через контактор.
- Если необходимо реализовать плавный пуск электродвигателя мощностью более 75 кВт.
серия SBI
Стандартная серия общего применения со встроенным обводным контакторомДиапазон мощности: 5.5 - 55 кВт
УПП серии SBI предпочтительнее в случаях:
- Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
- Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В
4: 3 ~ 400 (380) B, 50/60 Гц
6: 3 ~ 690 (660) B, 50/60 Гц
5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом
Схема подключения
Массогабаритные характеристики
Габаритные и установочные размеры устройств плавного пуска серии SSI от 5.5 до 55 кВт
| Модель | Габариты, мм | Установочные размеры, мм | вес (нетто), кг | |||
|---|---|---|---|---|---|---|
| ш | в | г | ш1 | в1 | ||
| SSI-5.5/11-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-7.5/15-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-11/23-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-15/30-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-18.5/37-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-22/43-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-30/60-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-37/75-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-45/90-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SSI-55/110-04 | 148 | 271 | 160 | 130 | 247 | 5 |
Габаритные и установочные размеры устройств плавного пуска серии SSI от 75 до 600 кВт
| Модель | Габариты, мм | Установочные размеры, мм | вес (нетто), кг | |||
|---|---|---|---|---|---|---|
| ш | в | г | ш1 | в1 | ||
| SSI-75/150-04 | 257 | 513 | 196 | 235 | 380 | 21 |
| SSI-90/180-04 | 257 | 513 | 196 | 235 | 380 | 21 |
| SSI-115/230-04 | 257 | 513 | 196 | 235 | 380 | 21 |
| SSI-132/264-04 | 257 | 513 | 196 | 235 | 380 | 21 |
| SSI-160/320-04 | 257 | 513 | 196 | 235 | 380 | 21 |
| SSI-185/370-04 | 257 | 513 | 196 | 235 | 380 | 21 |
| SSI-200/400-04 | 257 | 513 | 196 | 235 | 380 | 21 |
| SSI-250/500-04 | 290 | 553 | 248 | 260 | 465 | 21 |
| SSI-280/560-04 | 290 | 553 | 248 | 260 | 465 | 21 |
| SSI-320/640-04 | 290 | 553 | 248 | 260 | 465 | 25 |
| SSI-355/710-04 | 330 | 586 | 246 | 300 | 508 | 25 |
| SSI-400/800-04 | 330 | 586 | 246 | 300 | 508 | 30 |
| SSI-450/900-04 | 330 | 586 | 246 | 300 | 508 | 30 |
| SSI-500/1000-04 | 410 | 665 | 255 | 350 | 547 | 42 |
| SSI-600/1200-04 | 410 | 665 | 255 | 350 | 547 | 42 |
Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.
