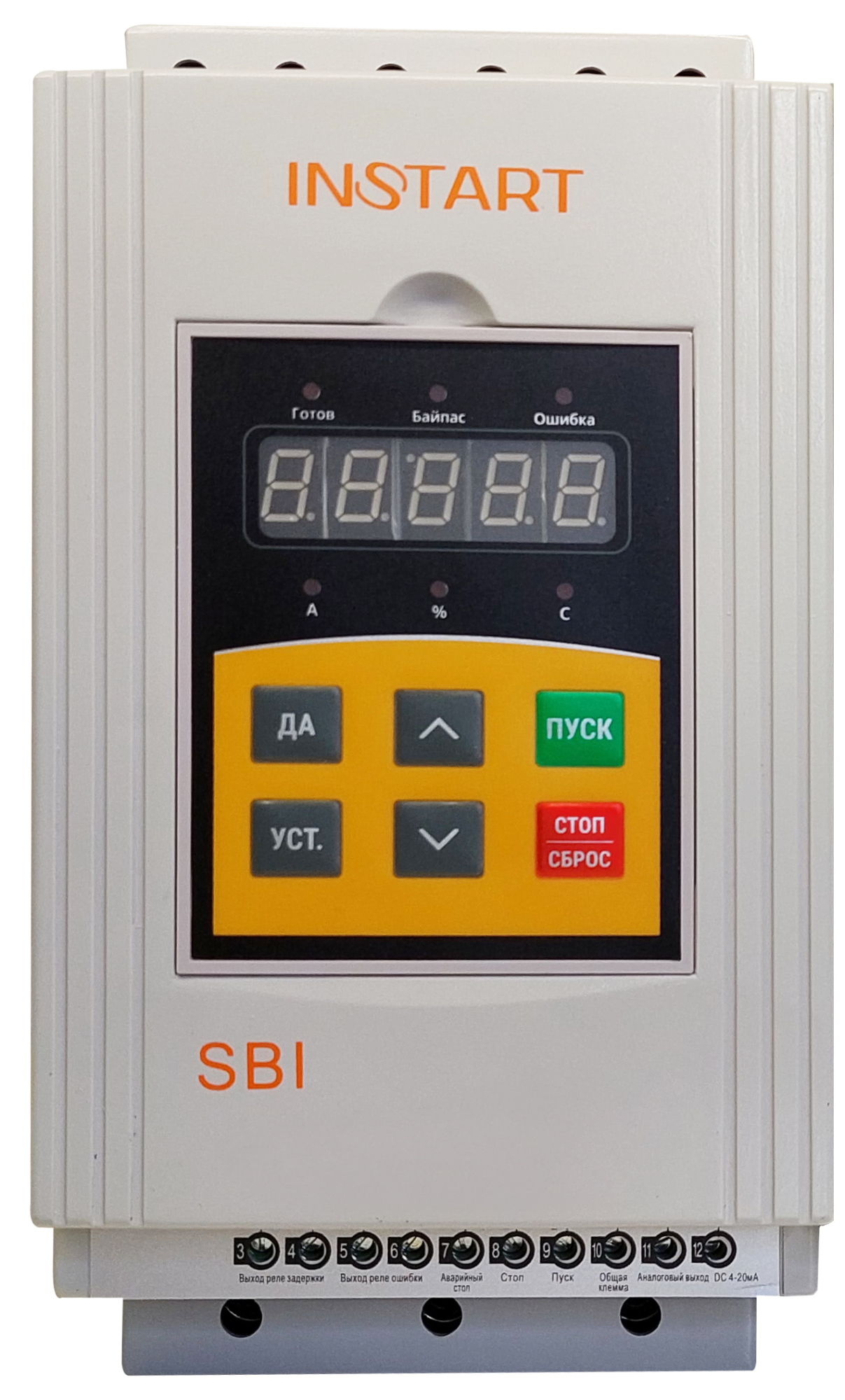

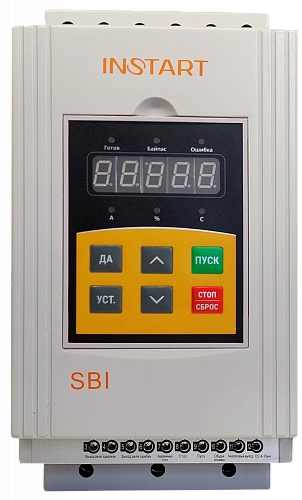

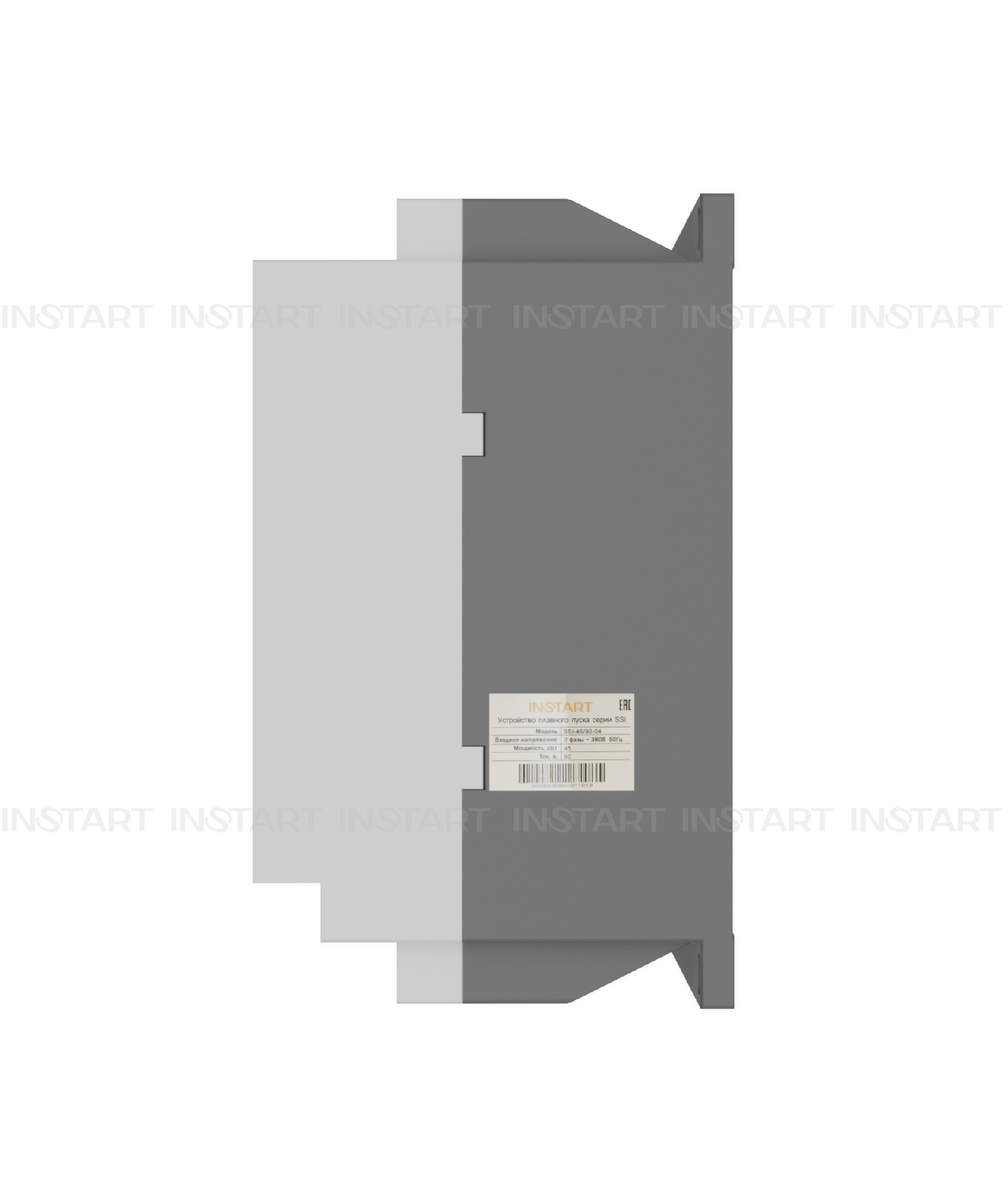

Устройство плавного пуска SBI-11/23-04
0
Доставка по России, Беларуси и Казахстану.
Гарантия 10 лет.
Работаем с НДС 20%.
Стать дилером.
Характеристики
Серия
:
SBI
Степень защиты
:
IP20
Артикул
:
61300
Номинальный ток, А
:
23А
Мощность, кВт
:
11 кВт
Номинальное напряжение (U,B)
:
400В
Количество фаз на входе
:
3Ф
Количество фаз на выходе
:
3Ф
Частота, Гц
:
50/60Гц
Совместимый тип электродвигателя
:
асинхронный
Продукция сертифицирована — соответствие требованиям технического регулирования и отраслевых стандартов.
Использование устройств INSTART обеспечивает контролируемый, безударный, плавный пуск, тем самым улучшая комплексную защиту электродвигателя.
Данная серия имеет встроенный обводный контактор, что позволяет упростить подключение и минимизировать время ввода в эксплуатацию.
Основные функции устройств плавного пуска серии SBI в стандартной комплектации:
- Управление пусковым током.
- Напряжение и ток изменяются плавно, без скачков.
- Процесс пуска оптимизирован, включая применения, где нагрузка меняется от пуска к пуску.
- Плавный останов, где момент инерции более 20%.
- Торможение для снижения времени останова.
- Автоматический перезапуск при возникновении ошибки или сбое питания.
- Встроенный сетевой протокол Modbus RTU.
Гарантия 2 года
Какую серию выбрать SSI или SBI?
серия SSI
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки)Диапазон мощности: 5.5 - 600 кВт
УПП серии SSI предпочтительнее в случаях:
- Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
- Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя через контактор.
- Если необходимо реализовать плавный пуск электродвигателя мощностью более 75 кВт.
серия SBI
Стандартная серия общего применения со встроенным обводным контакторомДиапазон мощности: 5.5 - 55 кВт
УПП серии SBI предпочтительнее в случаях:
- Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
- Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В
4: 3 ~ 400 (380) B, 50/60 Гц
6: 3 ~ 690 (660) B, 50/60 Гц
5. Платы расширения (опция для УПП серии SNI)
6. Дополнительное защитное покрытие плат лаком
7. Защитное покрытие плат компаундом
Схема подключения
Массогабаритные характеристики
| Модель | Габариты, мм | Установочные размеры, мм | вес (нетто), кг | |||
|---|---|---|---|---|---|---|
| ш | в | г | ш1 | в1 | ||
| SBI-5.5/11-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-7.5/15-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-11/23-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-15/30-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-18.5/37-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-22/43-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-30/60-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-37/75-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-45/90-04 | 148 | 271 | 160 | 130 | 247 | 5 |
| SBI-55/110-04 | 148 | 271 | 160 | 130 | 247 | 5 |
Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.
Серия
SBI
Степень защиты
IP20
Артикул
61300
Номинальный ток, А
23А
Мощность, кВт
11 кВт
Номинальное напряжение (U,B)
400В
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
Совместимый тип электродвигателя
асинхронный
Тип панели управления
съемная
Резервное копирование с помощью панели
нет
Независимое питание платы управления
да
Тип встроенного источника питания
нет
Цифровые программируемые входы
нет
Релейные программируемые выходы
1
Аналоговые выходы
1
Сетевой протокол
ModBUS RTU
Часы реального времени
нет
Подключение термистора ЭД
нет
Способ монтажа
настенный
Тип дисплея
светодиодный (LED)
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -30 до + 55 С
Ширина, мм
148мм
Высота мм
271мм
Глубина, мм
160мм
Глубина упаковки, мм
218мм
Ширина упаковки, мм
192мм
Высота упаковки, мм
322мм
Вес нетто, кг
3.8кг
Вес брутто, кг
4.1кг
Гарантийный срок, месяц
24
Цифровые непрограммируемые входы
3 NPN
Пусковой ток, %
200…500%
Частота пусков за 60 мин.
20
Тип подключения к ЭД
"в линию"
Встроенный обводной контактор (байпас)
да
Релейные непрограммируемые выходы
1
