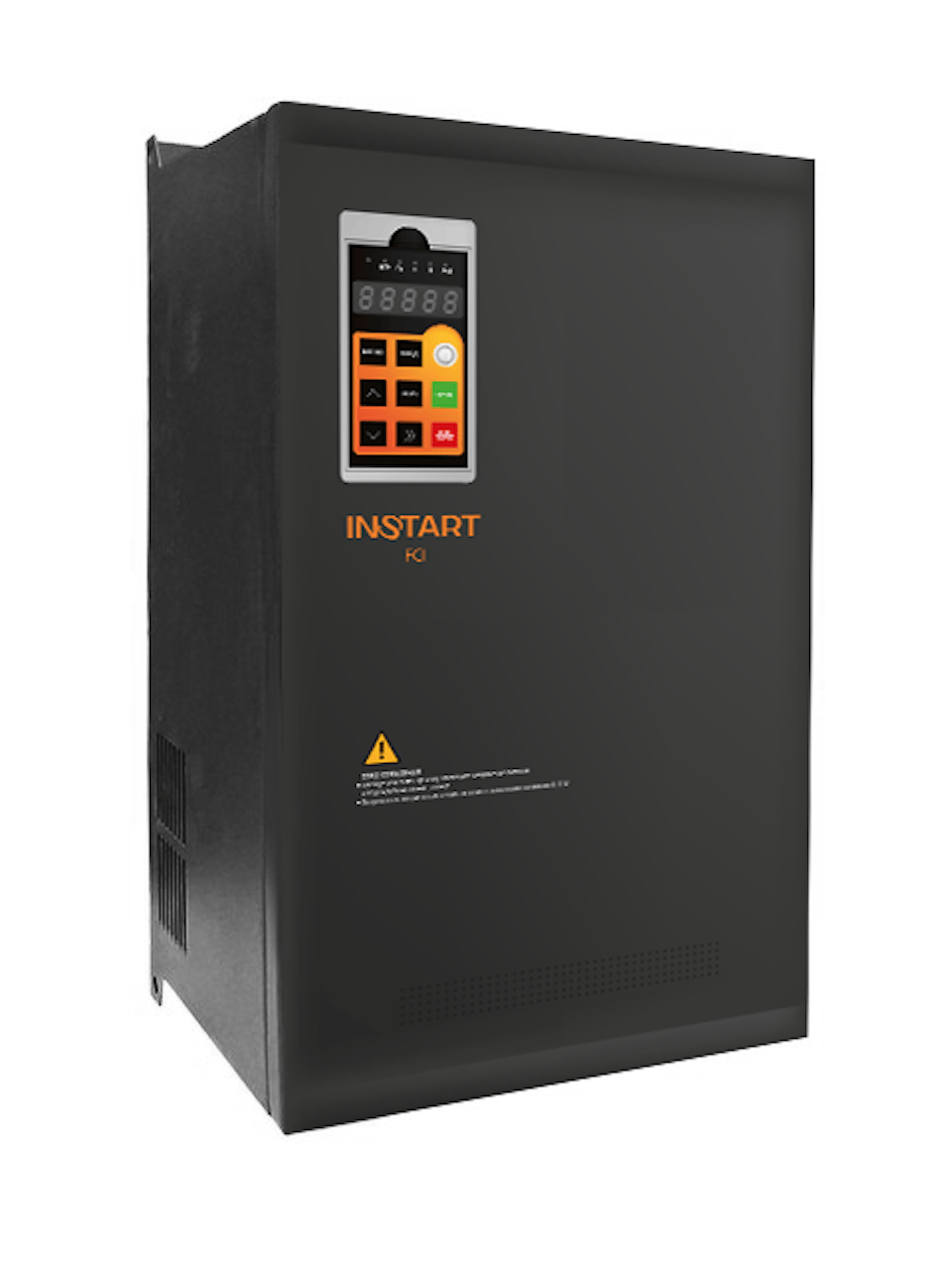

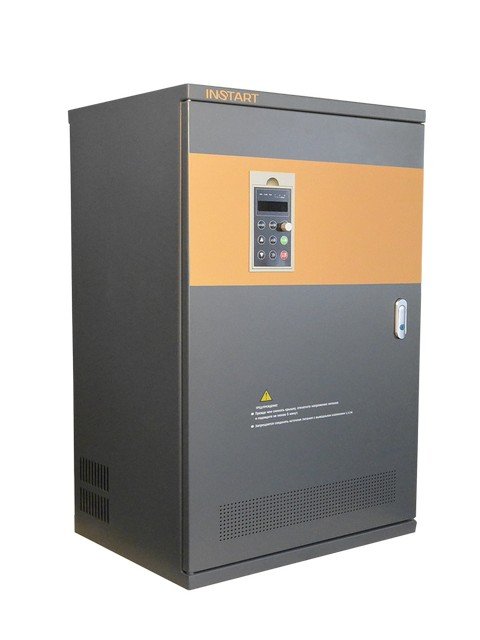

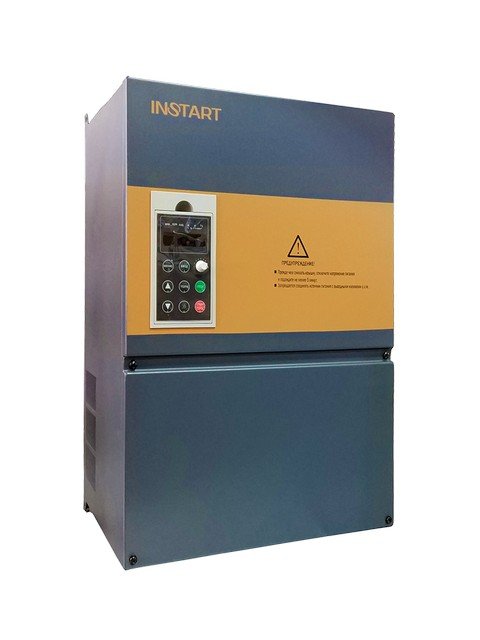

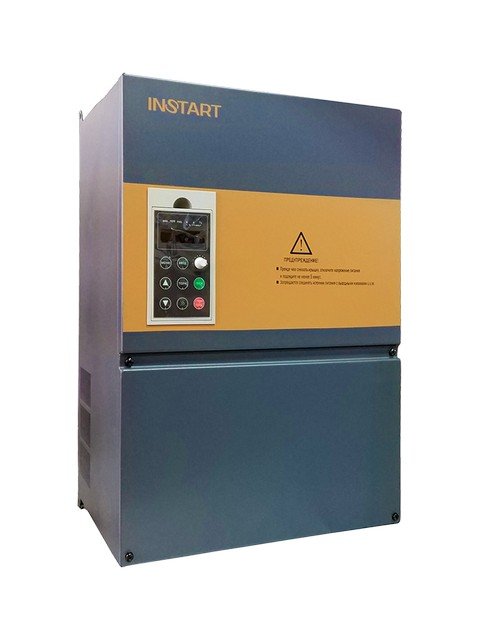

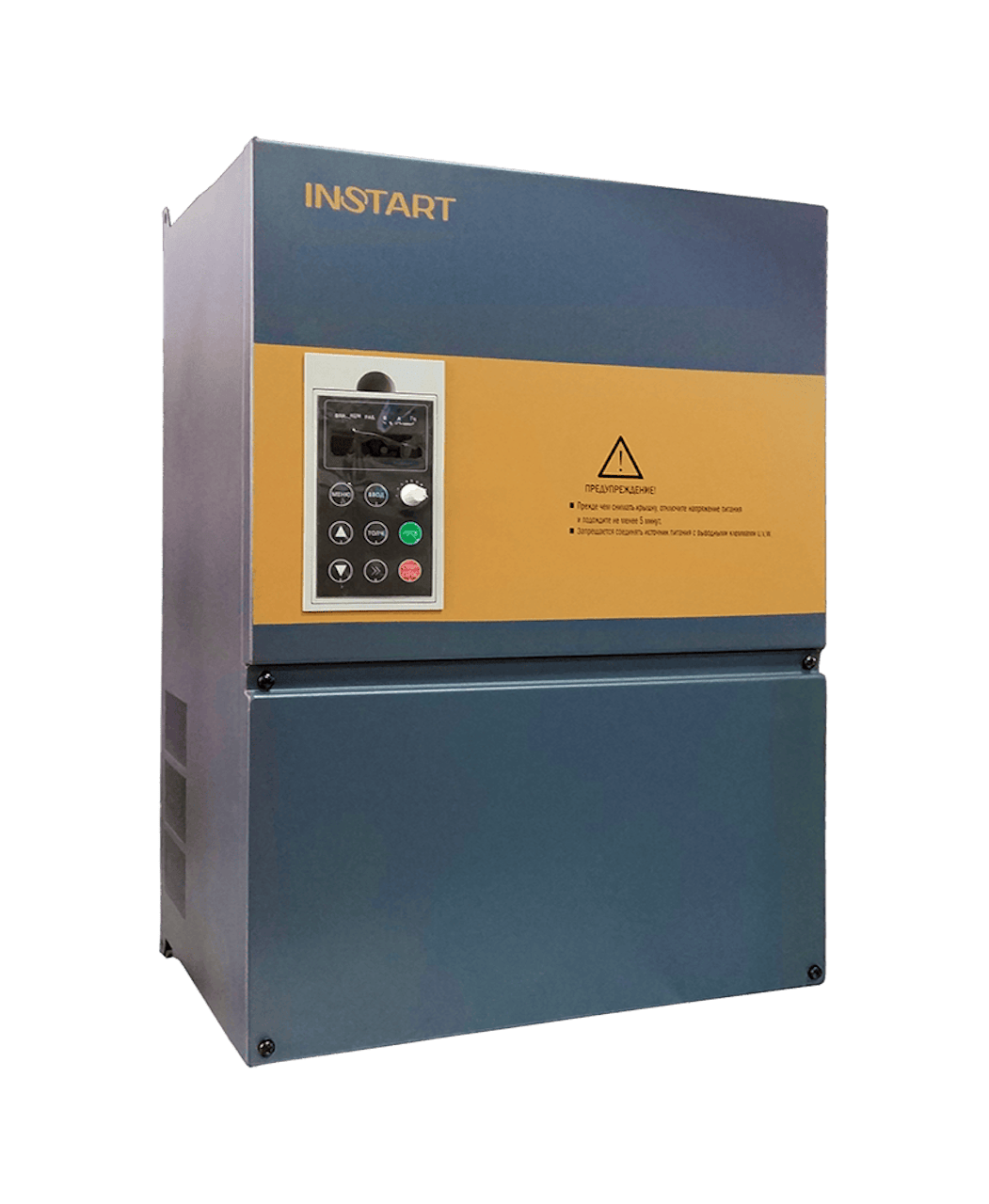

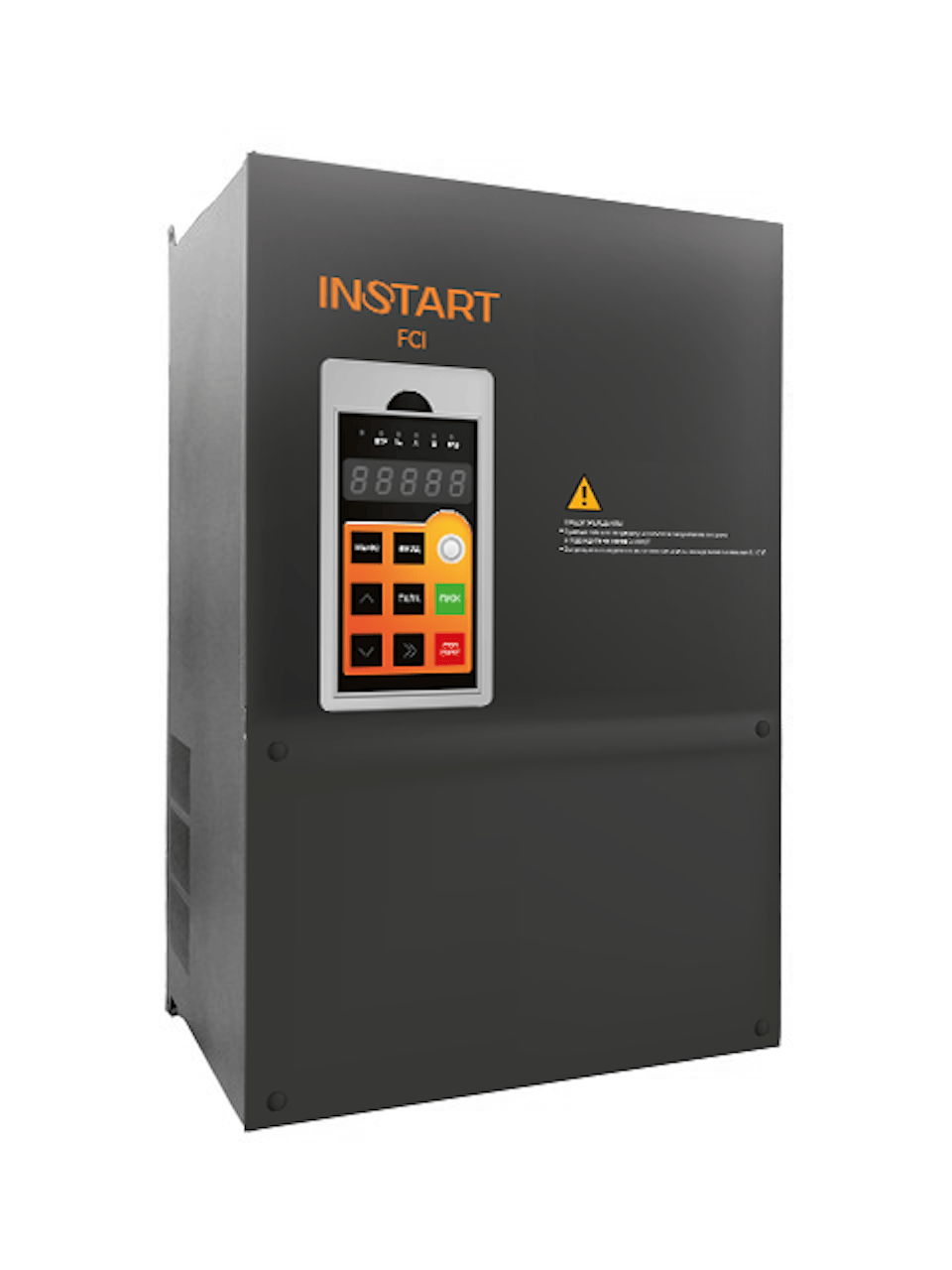

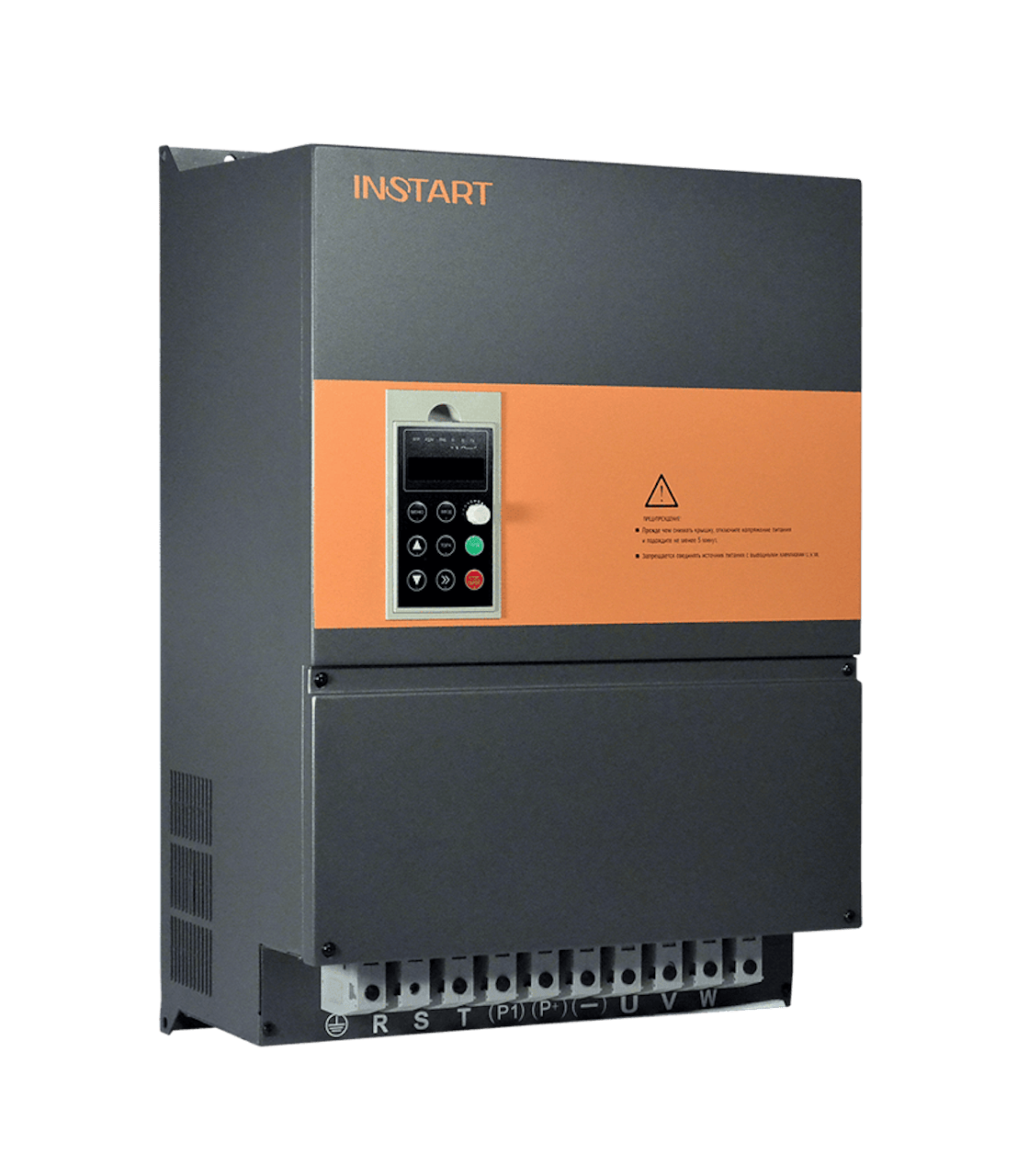

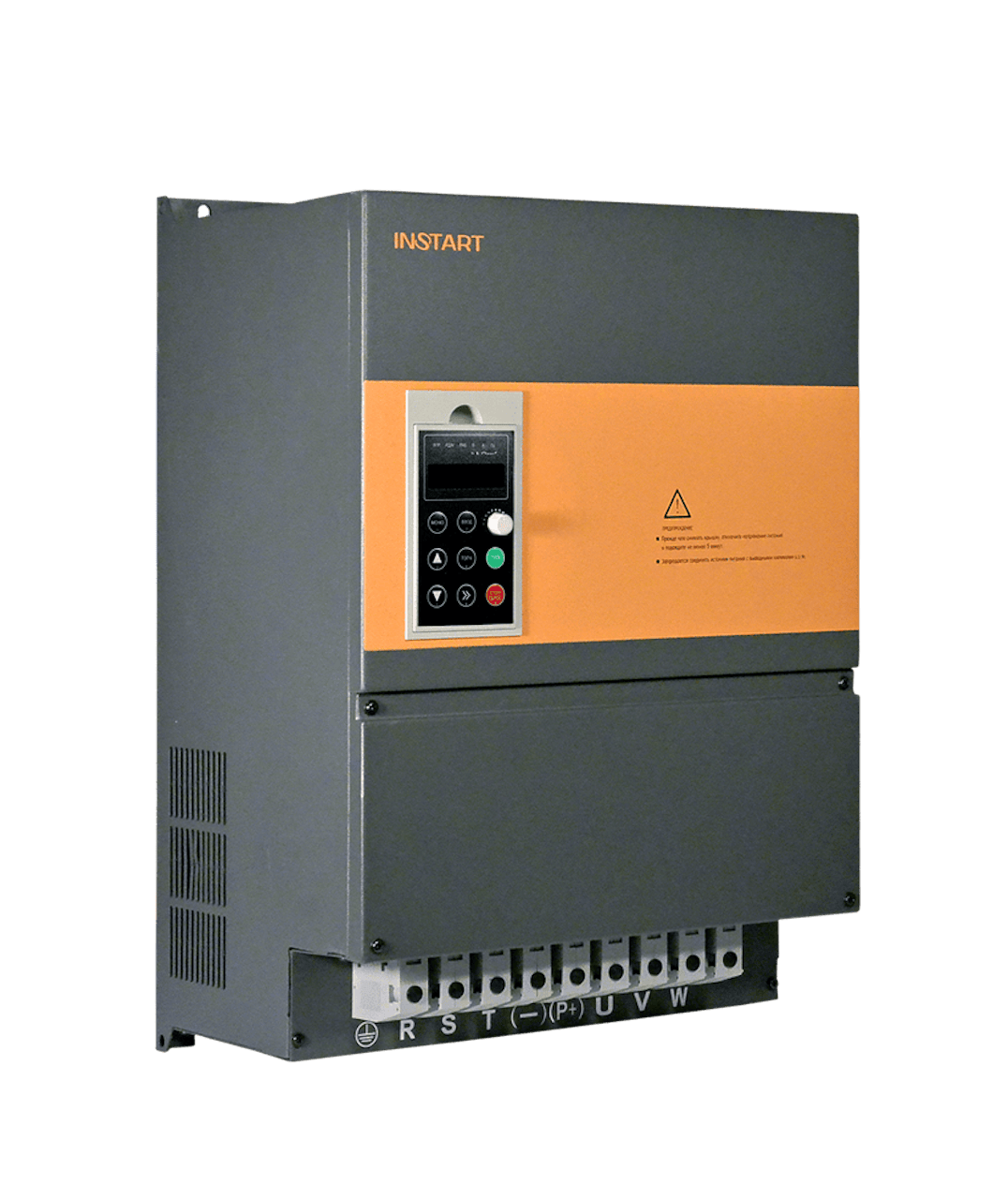

Преобразователь частоты FCI-G160/P185-4

Преобразователи частоты INSTART серии FCI спроектированы и разработаны в соответствии со стандартами современной российской промышленности. Серия предназначена для регулирования скорости и момента, контроля и защиты асинхронных трехфазных электродвигателей с диапазоном мощностей от 0.4 до 700 кВт.

Преобразователь частоты INSTART серии FCI:

Высокая производительность

• работа в двух режимах
• быстрое установление момента при переменной нагрузке
• подключение датчика защиты PTC
• управление группой до 5 насосов
• подключение энкодера
• высокий пусковой момент при низких оборотах двигателя
• встроенные часы реального времени

Широкий набор функций

• встроенное ПИД-регулирование
• встроенные таймеры
• встроенное виртуальное реле задержки времени
• ограничитель момента
• протоколы передачи данных
• встроенный ПЛК
• ограничитель тока
• автоматический регулятор напряжения

Векторное управление асинхронными двигателямидиапазоном мощности от 0,4 кВт до 700 кВт. Применение в различных областях (насосы, станки, вентиляторы, конвейеры и т.д)

Удобство в эксплуатации

• заводские предустановки для стандартных применений
• "функция резервное копирование параметров"
• выбор протоколов передачи данных
• полный набор энкодерных плат
• съемная панель с доступной структурой меню

Использование преобразователя частоты серии FCI позволяет снизить затраты на электроэнергию за счет управления скоростью двигателя, повысить качество выпускаемой продукции благодаря улучшению управления процессом, а также увеличить срок эксплуатации вашего оборудования.

Область применения

Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяет подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:

• Сельское хозяйство
• Строительная промышленность
• Пищевая промышленность
• Текстильная промышленность
• Полиграфическая промышленность
• Транспорт
• Обрабатывающая промышленность
• Автоматизация зданий и др.

СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI

1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P - насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение: 2: 1~230 (220) В, 50/60Гц 4: 3~400 (380) В, 50/60Гц 6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

*Общепромышленный режим(тяжелый, G) - используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры. **Насосный режим (нормальный, P) - используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.

Схема подключения преобразователей частоты INSTART серии FCI

Массогабаритные характеристики

Модель преобразователя частоты	Ш	В	Г	Вес
	мм			кг
FCI-G0.75-4B	130	180	148	2
FCI-G1.5-4B	130	180	148	2
FCI-G2.2-4B	130	180	148	2
FCI-G4.0/P5.5-4B	155	225	173	2,6
FCI-G5.5-4B	155	225	173	2,6
FCI-G5.5/P7.5-4B	200	300	185	5,4
FCI-G7.5/P11-4B	200	300	185	5,5
FCI-G11/P15-4BF	250	420	197	11
FCI-G15/P18.5-4BF	250	420	197	11
FCI-G18.5/P22-4	250	420	197	13,8
FCI-G22/P30-4	300	460	219	15
FCI-G30/P37-4	300	460	219	15
FCI-G37/P45-4	355	530	265	24
FCI-G45/P55-4	355	530	265	24
FCI-G55/P75-4	390	600	265	31
FCI-G75/P90-4	390	600	265	32
FCI-G90/P110-4	470	750	305	57
FCI-G110/P132-4	470	750	305	57
FCI-G132/P160-4	530	950	375	92
FCI-G160/P185-4	530	950	375	92
FCI-G185/P200-4	530	950	375	92
FCI-G200/P220-4F	620	1250	420	180
FCI-G220-4F	620	1250	420	180
FCI-P250-4F	700	1400	420	240
FCI-G250/P280-4F	700	1400	420	240
FCI-G280/P315-4F	700	1400	420	240
FCI-G315/P355-4F	700	1400	420	240
FCI-G355/P375-4F	1000	1800	520	500
FCI-G375-4F	1000	1800	520	500
FCI-G400-4F	1000	1800	520	500
FCI-P500-4F	1000	1800	520	500
FCI-G500-4F	1000	1800	520	520
FCI-G630-4F	1000	1800	520	520
FCI-G22/P30-6	355	540	297
FCI-G30/P37-6	355	540	297
FCI-G37/P45-6	400	720	312
FCI-G45/P55-6	400	720	312
FCI-G55/P75-6	400	720	312
FCI-G75/P90-6	540	1000	360
FCI-G90/P110-6	540	1000	360
FCI-G110/P132-6	540	1000	360
FCI-G132/P160-6F	540	1170	400
FCI-G160/P185-6F	540	1170	400
FCI-G185/P220-6F	540	1170	400
FCI-G220/P250-6F	540	1170	400
FCI-G250/P280-6F	540	1170	400
FCI-G280/P315-6F	800	1800	600
FCI-G315/P355-6F	800	1800	600
FCI-G355/P400-6F	800	1800	600
FCI-G400-6F	1000	1800	600
FCI-P500-6F	1000	1800	600
FCI-G500-6F	1000	1800	600
FCI-P630-6F	1000	1800	600
FCI-G630-6F	1000	1800	600
FCI-P700-6F	1000	1800	600
FCI-G700-6F	1000	1800	600
