Преобразователь частоты MCI-G55/P75-4

Преобразователи частоты серии MCI специально разработаны для большого количества стандартных применений и имеют все функциональные возможности современных преобразователей частоты общего назначения. Преобразователи частоты серии MCI – это высокотехнологичные, качественные изделия по экономичной цене. Серия предназначена для управления трехфазными асинхронными электродвигателями с диапазоном мощностей от 0.4 до 630 кВт.

Преимущества преобразователей частоты серии MCI

РАБОТА В ДВУХ РЕЖИМАХ

• насосный

• общепромышленный

БЫСТРАЯ И УДОБНАЯ ЭКСПЛУАТАЦИЯ

Заводские предустановки для стандартных применений

ВЫСОКИЙ ПУСКОВОЙ МОМЕНТ ПРИ НИЗКИХ ОБОРОТАХ ДВИГАТЕЛЯ

• в векторном режиме без энкодера: 150 % при 0.5 Гц

ПОДКЛЮЧЕНИЕ ДАТЧИКА ЗАЩИТЫ ДВИГАТЕЛЯ PTC

Улучшенная тепловая защита двигателя по сигналу от температурных датчиков в обмотках электродвигателя

ВСТРОЕННЫЕ ЛОГИЧЕСКИЕ ФУНКЦИИ

Наличие пяти виртуальных программируемых реле для реализации логических задач

«ПОЖАРНЫЙ РЕЖИМ»

Опция    «пожарный    режим»    –    это возможность преобразователю частоты продолжать работу в условиях пожара, несмотря на вероятность повреждений, а    также    игнорируя    возникающие ошибки

ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ

• токовая защита от перегрузки двигателя

• токовая защита мгновенного действия;

• защита двигателя от перегрева

• защита от замыкания выходных фаз на землю

• защита от перегрева выходных каскадов

• защита от повышенного или пониженного напряжения

• защита от пропадания фазы на входе

• защита от ошибок передачи данных

• защита от пропадания фаз на выходе

Область применения

Преобразователи частоты серии MCI используют там, где не требуется векторное управление с замкнутым контуром (наличие энкодера): вентиляторы, насосы, дробилки, компрессоры, штамповочные станки, гравировальные станки, оборудование для обработки стекла, печатные станки, ткацкое оборудование и т.д

Система обозначения преобразователей частоты серии MCI

1. Серия

2. Режим G - общепромышленный*

3. Мощность электродвигателя (кВт) для общепромышленного режима (G)

4. Режим P - насосный**

5. Мощность электродвигателя (кВт) для насосного режима (P)

6. Номинальное напряжение:

         2: 1~230 (220) В, 50/60 Гц

         4: 3~400 (380) В, 50/60 Гц

         6: 3~690 (660) В, 50/60 Гц

7. Встроенный тормозной модуль

8. Встроенный дроссель постоянного тока

9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)

10. Дополнительное защитное покрытие плат лаком

11. Защитное покрытие плат компаундом

12. IP54

13. Пожарный режим

*Общепромышленный режим (тяжелый, G) - Используется с нагрузкой с постоянным    вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (нормальный, P) - Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).


Схемы подключения преобразователей частоты серии MCI



Массогабаритные характеристики

Типоразмер					Модель												Вес (нетто), кг						Габаритные размеры, мм																							Тип корпуса										Способ монтажа
																							Ш					В						Г						d

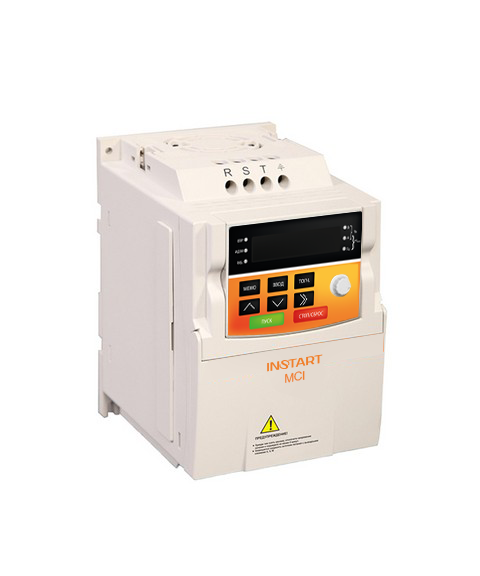

1					MCI-G0.4-2B												1,2						108					167						162						4,5						Пластмассовый										Настенный
					MCI-G0.75-2B
					MCI-G1.5-2B
2					MCI-G2.2-2B												2						135					168						170

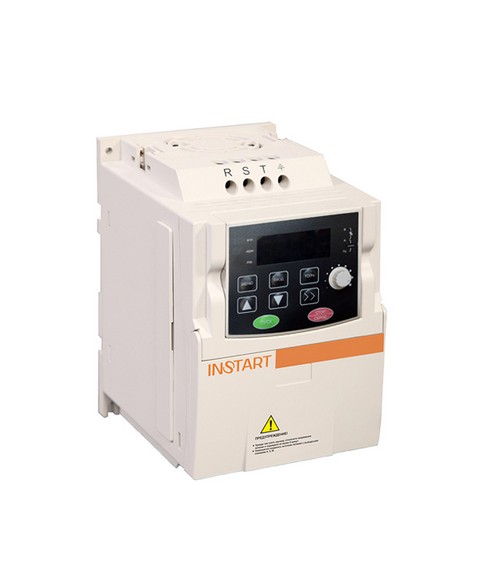

1					MCI-G0.75-4B												1,2						109					168						161						6						Пластмассовый										Настенный
					MCI-G1.5-4B
					MCI-G2.2-4B
2					MCI-G4.0-4B												2						135					168						170
3					MCI-G5.5/P7.5-4B												4						180					280						199
					MCI-G7.5/P11-4B
4					MCI-G11/P15-4BF												7						230					310						205						5,5
					MCI-G15/P18.5-4BF
					MCI-G18.5/P22-4B												8						260					335						223
					MCI-G18.5/P22-4
					MCI-G22-4B
					MCI-G22-4

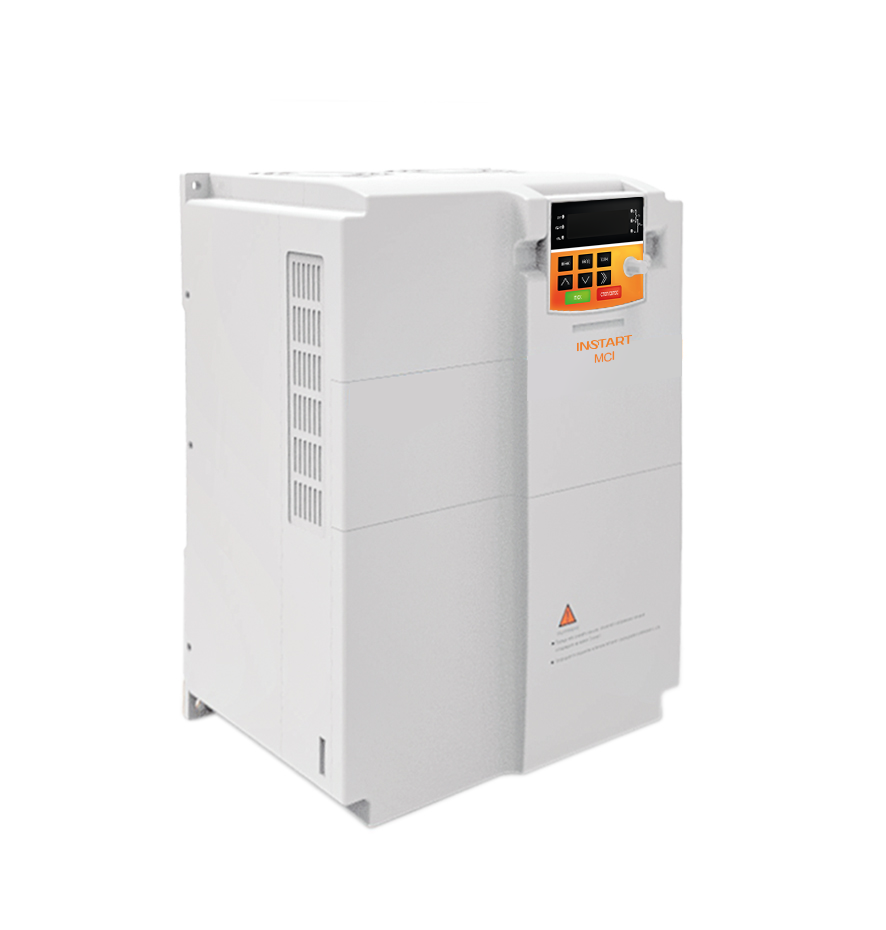

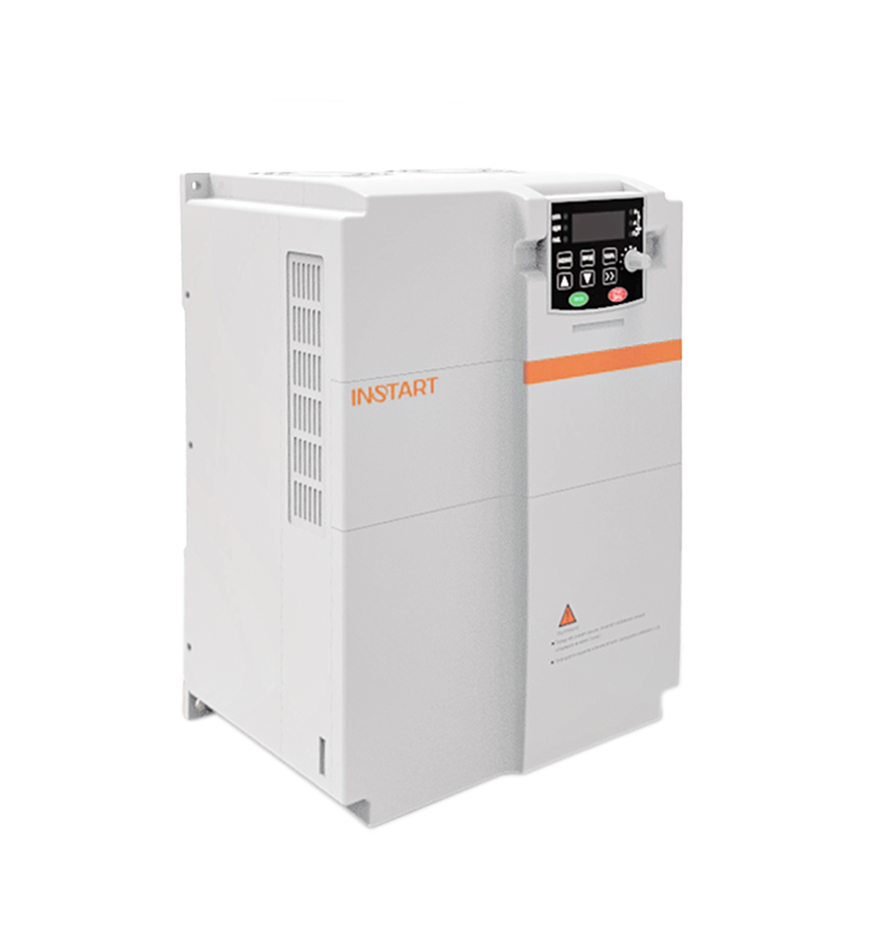

					MCI-G22/P30-4												9

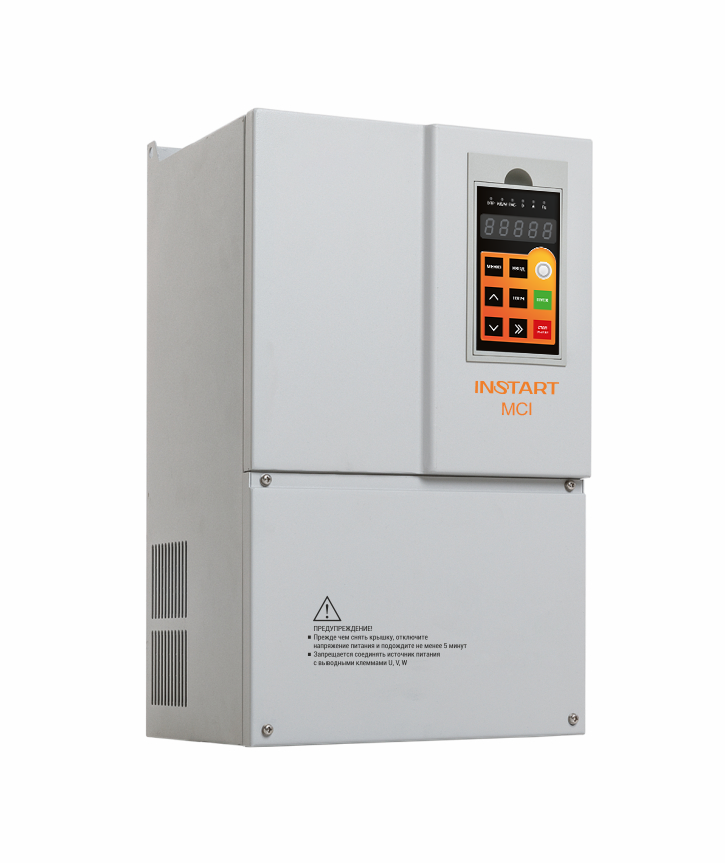

5					MCI-G30/P37-4												15						251					430						233						6,6						Металлический										Настенный
					MCI-G30/P37-4B

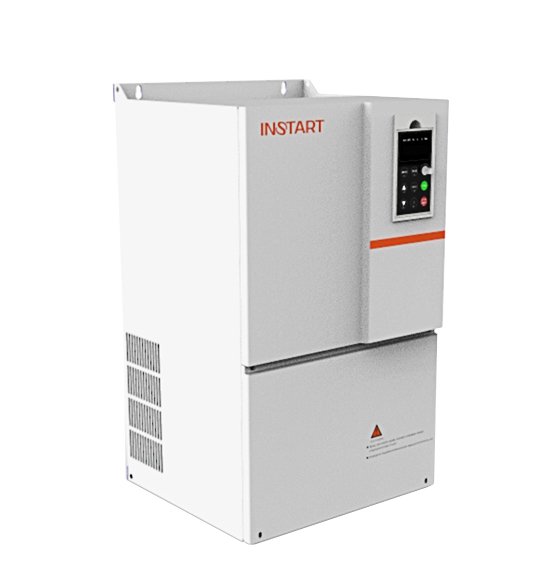

					MCI-G37/P45-4
6					MCI-G45/P55-4												25						300					530						284						8,6
					MCI-G55/P75-4
7					MCI-G75/P90-4												36						340					580						315
					MCI-G90/P110-4
					MCI-G110/P132-4
8					MCI-G132/P160-4												75						530					950						378																						Настенно- напольный
					MCI-G160/P185-4
					MCI-G185/P200-4
9					MCI-G200/P220-4F												160						514					1235						405						13						Металлический										Настенно- напольный
					MCI-G220-4F
					MCI-P250-4F
					MCI-G250/P280-4F												180						545					1345						405
					MCI-G280/P315-4F
					MCI-G315/P355-4F
					MCI-G355/P375-4F												200						545					1450						405
					MCI-G375/P400-4F
					MCI-G400-4F												207
10					MCI-G500-4F												378						1000					1600						600						16																Напольный
					MCI-P500-4F
					MCI-G630-4F
