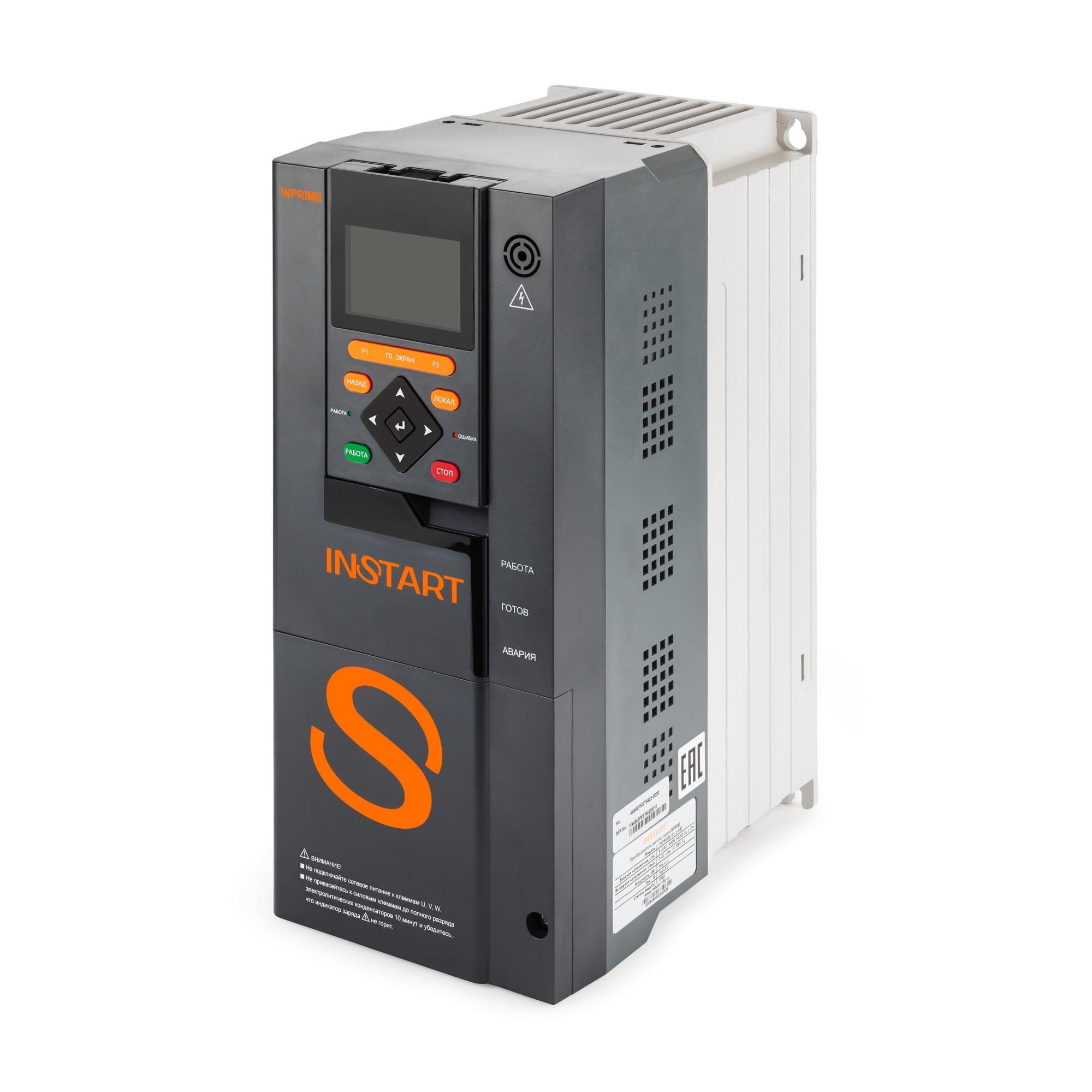

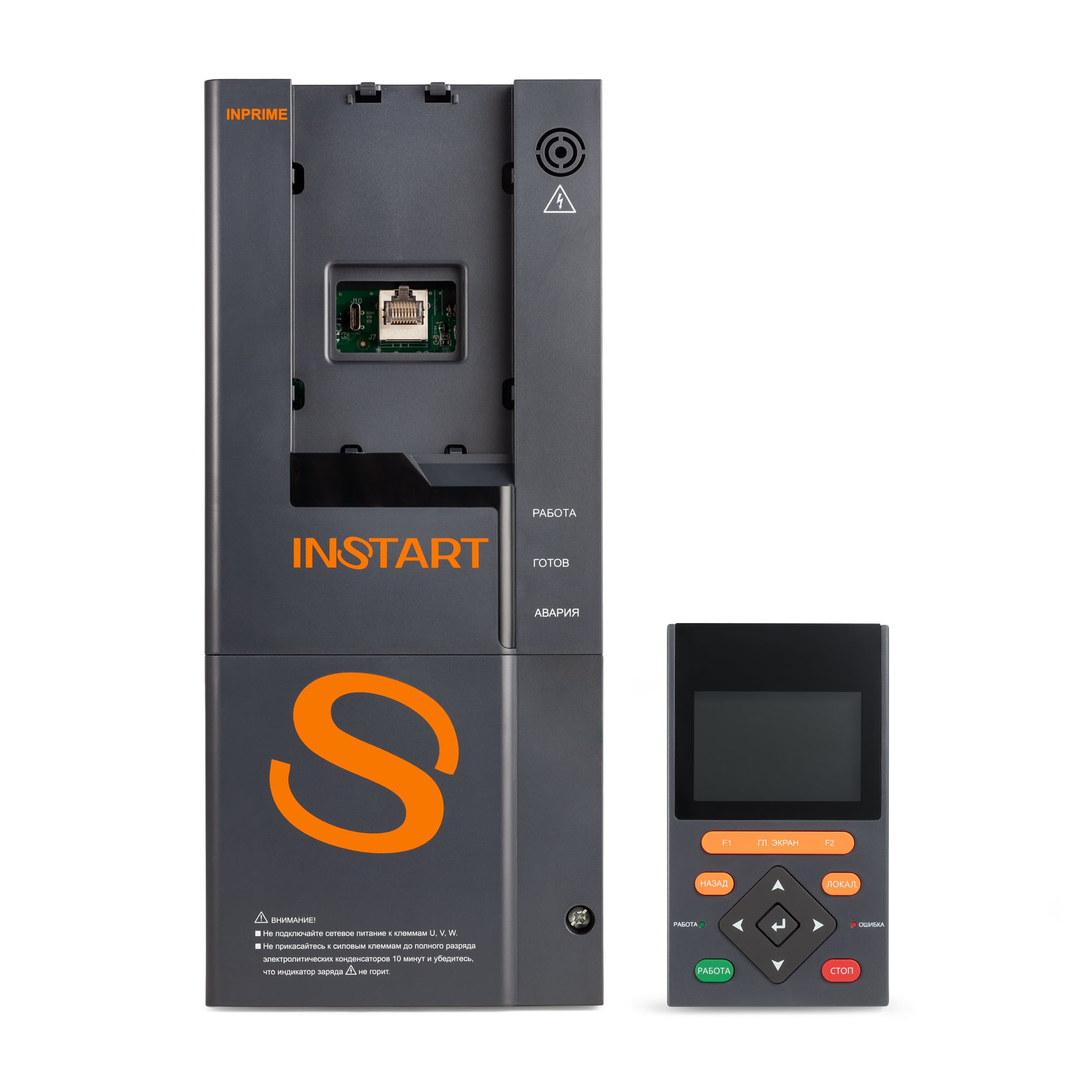

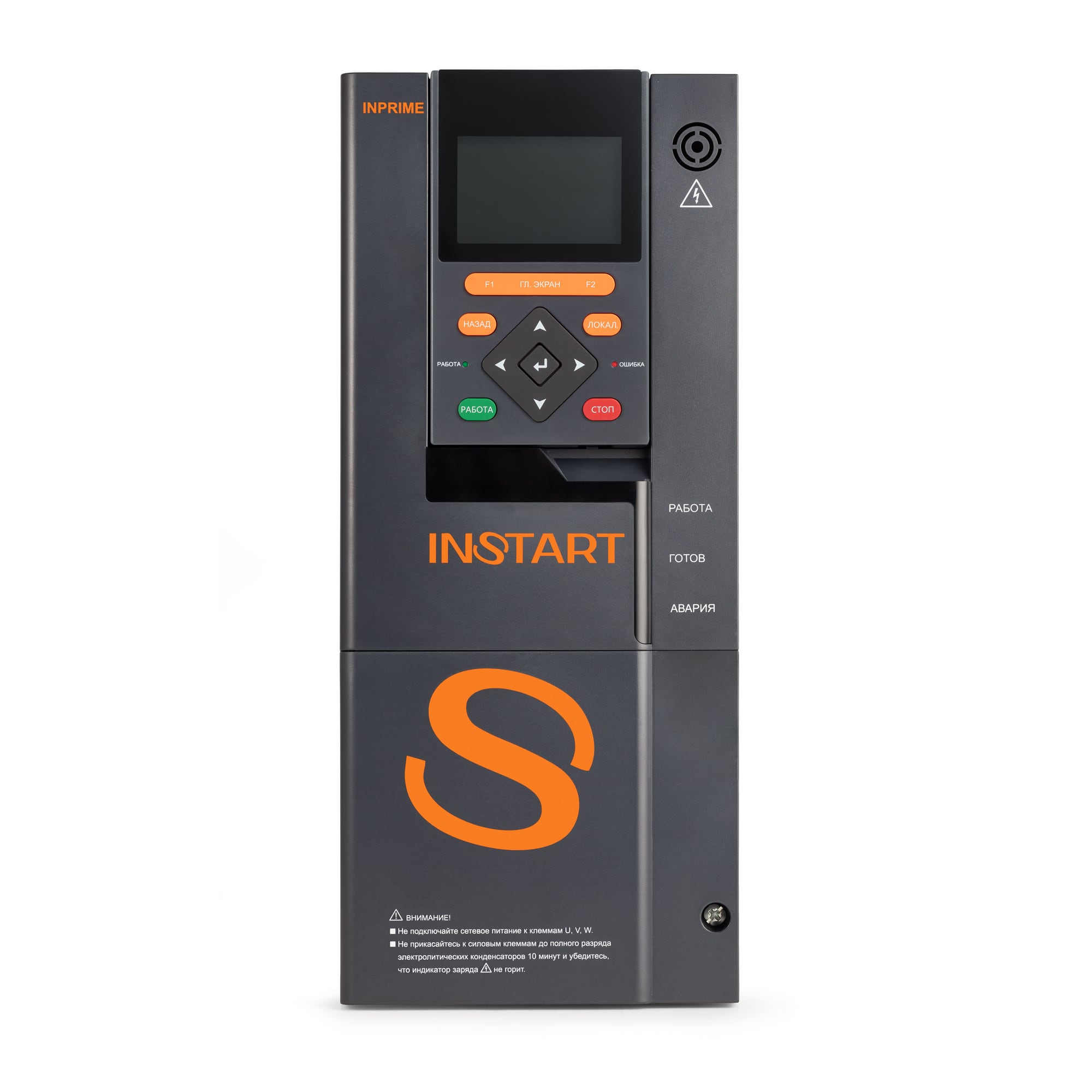

Преобразователь частоты INPRIME-G55-4BF

Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах. Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.

Отличительные особенности серии INPRIME

БЫСТРЫЙ СТАРТ

• Мастер быстрой настройки;
• Интуитивно понятное меню на русском языке;
• Копирование и перенос параметров с помощью панели;
• Программное обеспечение INSOFT для ПК

ЭФФЕКТИВНОСТЬ

• Крутящий момент свыше 150% на низких скоростях в векторном режиме без энкодера;
• Точность управления скоростью +-0,02% в векторном режиме с энкодером.

НАДЕЖНОСТЬ

• Аппаратная защита от токов короткого замыкания;
• STO - соответствие самым строгим стандартам промышленной безопасности;
• Питание от ИБП 24В DC;
• Встроенный ЭМС - фильтр категории С3/С2;
• Встроенный тормозной модуль в моделях до 75кВт.

КОМПАКТНОСТЬ

• Форм-фактор европейского образца;
• Монтаж «без воздушных зазоров».

ФУНКЦИОНАЛЬНОСТЬ

• Управление и мониторинг через программное обеспечение INSOFT;
• Фиксация событий часами реального времени;
• Встроенный осциллограф с функцией записи;
• Широкий набор энкодерных плат и протоколов связи;
• Управление грузоподъемными механизмами;
• 2 набора параметров настройки электродвигателей;
• Работа с синхронными электродвигателями (СДПМ).

Области применения

Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.

Система обозначения

1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P - насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

       2:  1~230 (220) В, 50/60 Гц
       4:  3~400 (380) В, 50/60 Гц
       6:  3~690 (660) В, 50/60 Гц

7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI , LCI и INPRIME)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения

Стандартная конфигурация для ПЧ INPRIME (плата IN-I/O-A)

Схема подключения INPRIME c платой IN-I/O-B (опция)

Массогабаритные характеристики

Типоразмер	Модель	Вес (нетто), кг	Габаритные размеры, мм			Способ монтажа
			Ш	В	Г
1	INPRIME-G0.4-4BF	5,9	130	300	200	Настенный
	INPRIME-G0.75-4BF
	INPRIME-G1.1-4BF
	INPRIME-G1.5-4BF
	INPRIME-G2.2-4BF
	INPRIME-G3.0-4BF
	INPRIME-G4.0-4BF
	INPRIME-G5.5-4BF
	INPRIME-G7.5-4BF
2	INPRIME-G11-4BF	7,4	150	345	200	Настенный
	INPRIME-G15-4BF
3	INPRIME-G18.5-4BF	11,1	190	380	200	Настенный
	INPRIME-G22-4BF

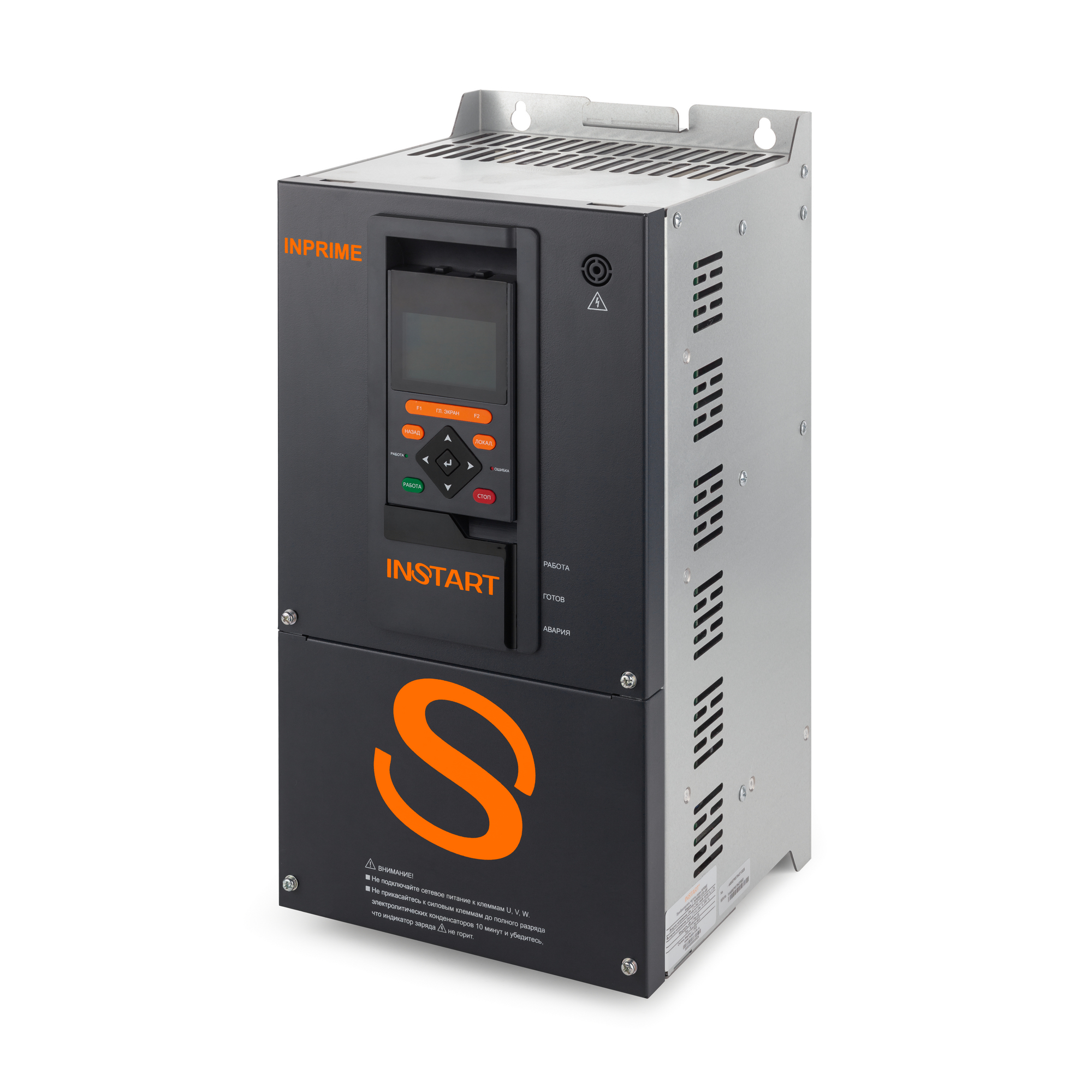

4	INPRIME-G30-4BF	13,5	205	420	210	Настенный

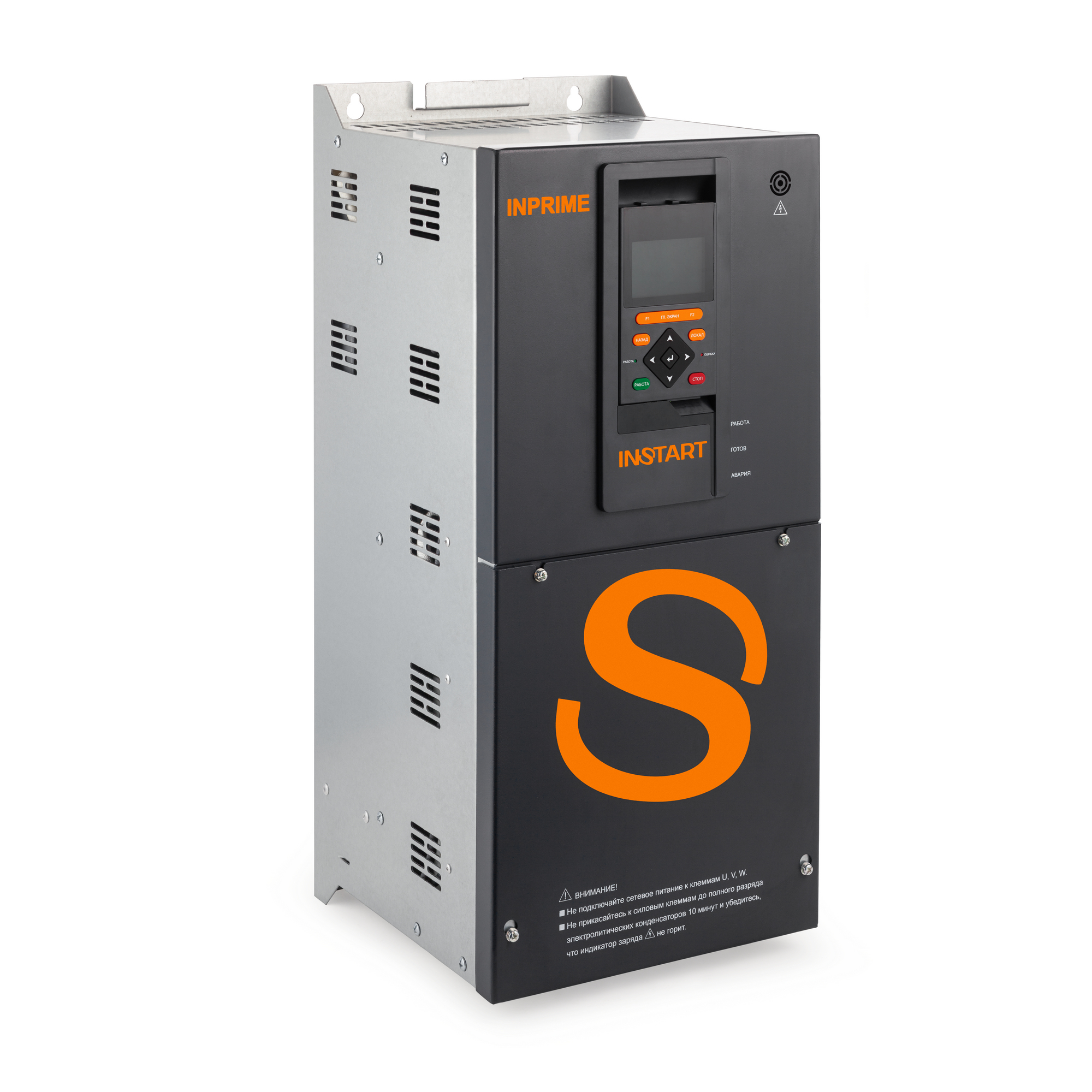

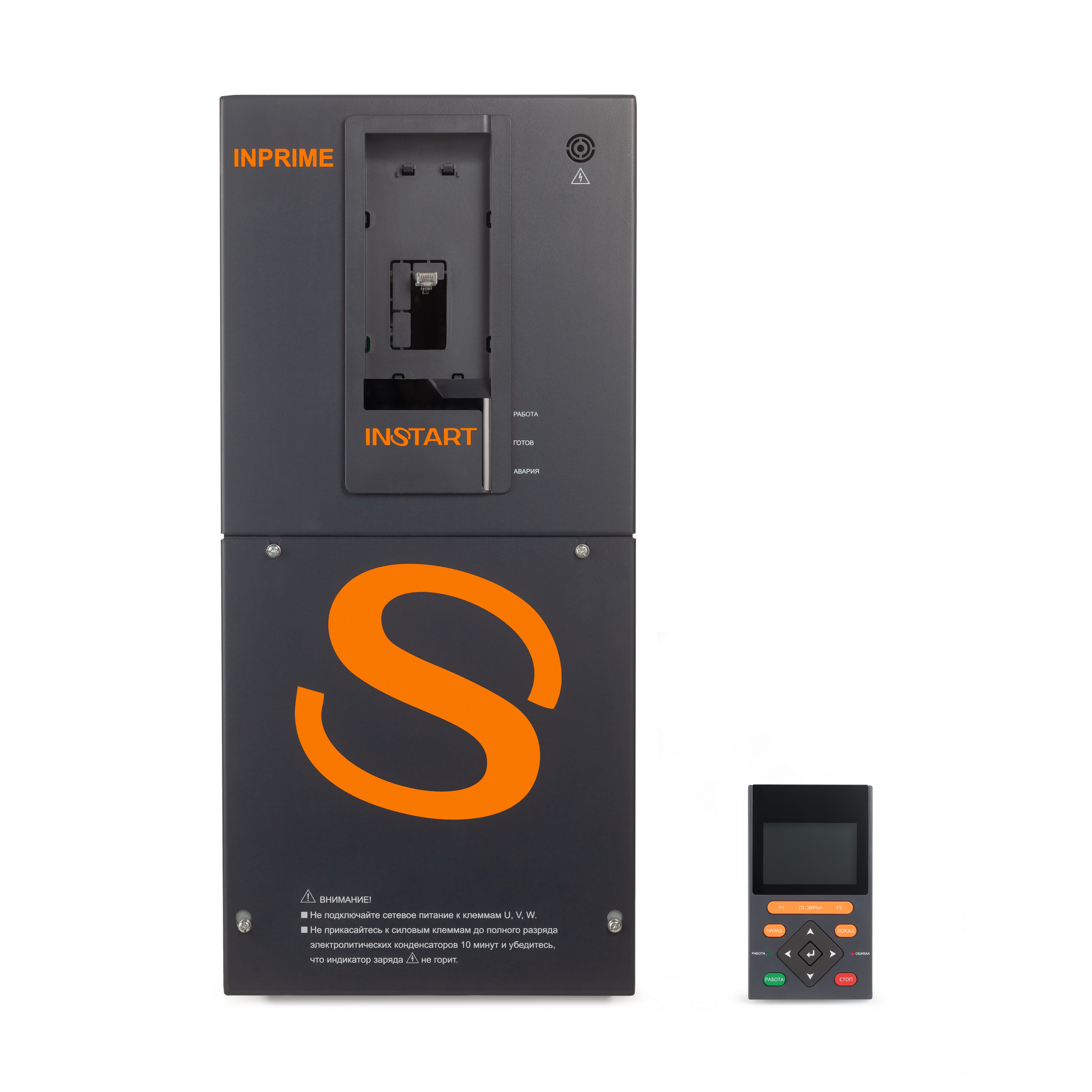

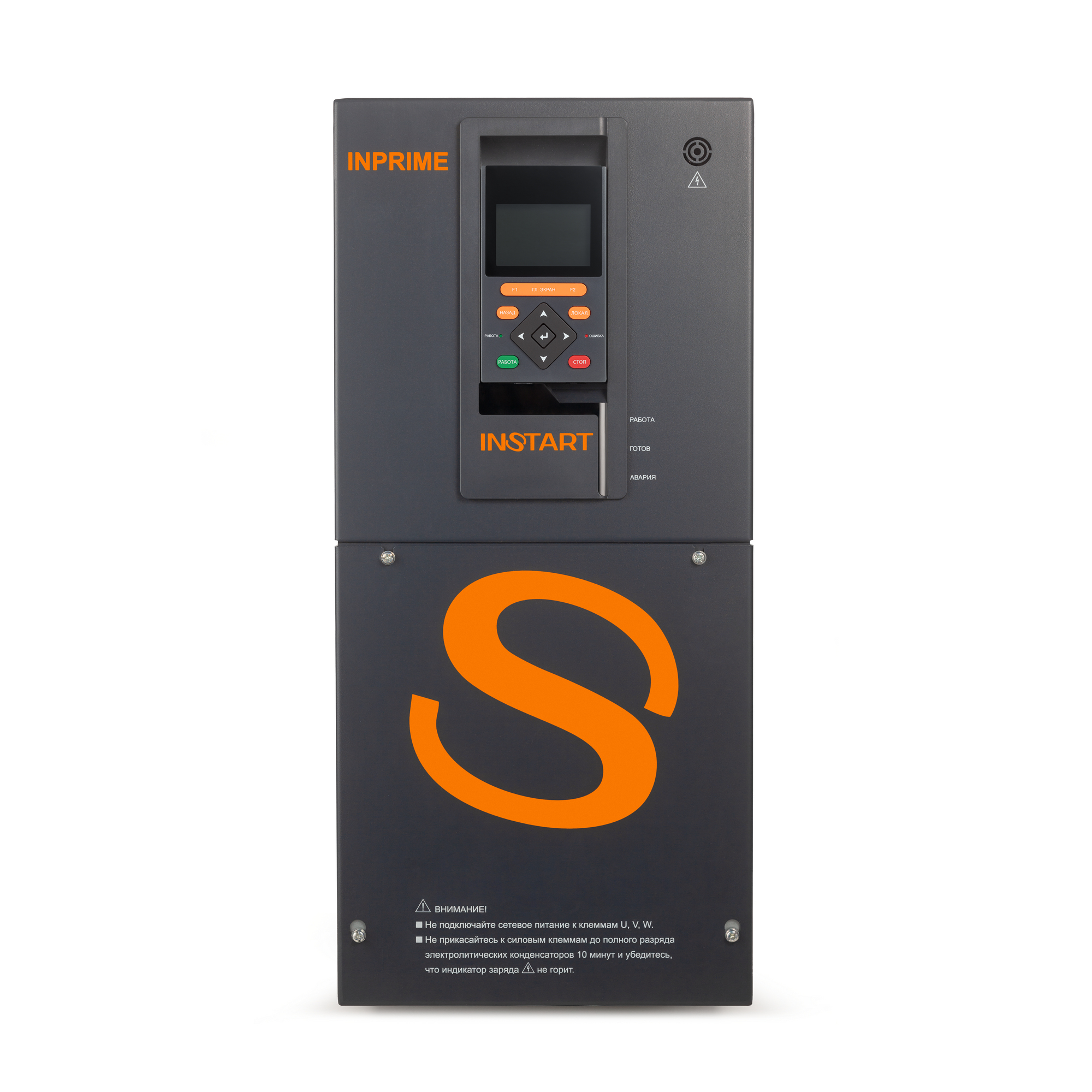

5	INPRIME-G37-4BF	23	233	550	250	Настенный
	INPRIME-G45-4BF
6	INPRIME-G55-4BF	35	300	615	300	Настенный
	INPRIME-G75-4BF
7	INPRIME-G90-4F	47	335	640	315	Настенный
	INPRIME-G110-4F
8	INPRIME-G132-4F	71	400	830	350	Настенный
	INPRIME-G160-4F
	INPRIME-G185-4F
9	INPRIME-G200-4F	128	400	1240	500	Напольный
	INPRIME-G220-4F
	INPRIME-G250-4F
10	INPRIME-G280-4F	160	475	1405	550	Напольный
	INPRIME-G315-4F
	INPRIME-G355-4F
