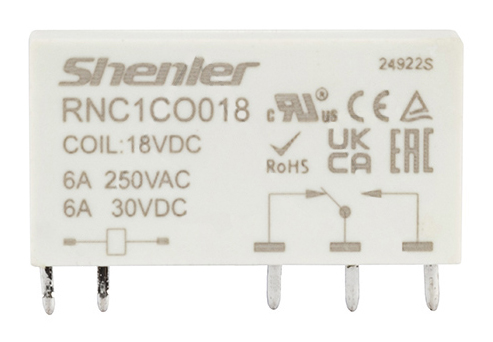

Интерфейсное реле Shenler RNC1CO018 1CO 6A 18VDC
Интерфейсное реле Shenler RNC1CO018, 1CO, 6A(250VAC/30VDC), 18VDC, для печатных плат и цоколей SNB05/SNC05, IP60.
Промежуточное реле компании Shenler применяется для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путём подачи управляющего напряжения на обмотку реле, а также для использования в качестве промежуточных.
Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока. Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации и т.п.
Области применения
Интерфейсное реле применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также чаще всего в таких сферах, как промышленное и медицинское оборудование, транспортные средства, холодильные установки, вычислительная техника, телекоммуникации и т.д.
Основные условия эксплуатации промежуточного Реле
- Температурный диапазон -40 до 85 °С.
- Влажность воздуха до 85%.
- Рабочее положение в пространстве горизонтальное, либо вертикальное.
Интерфейсное реле компании Shenler отличаются продолжительной устойчивой работой, надежностью, способностью включить и прервать цепь, имеет относительно большой ток, легкий в обслуживании.
Краткие характеристики
Тип реле- 1A: (NO - нормально разомкнутый)
- 1C: (CO - переключающий)
- (O: вертикально)
- (P: горизонтально)
- 003~060:3~60 В пост. ток
- Без маркировки: стандартное исполнение
- V: Потребление катушки 0,21W (от 3 до 24VDC)
- G: Позолоченные контакты
- Имеют сверхмалые размеры (ширина корпуса всего 5 мм), катушка реле обладает повышенной чувствительностью и низким энергопотреблением, долговременная токовая нагрузка до 6А
- Компактная конструкция, соответствует директиве RoHs, доступны контактные колодки со встроенной схемой защиты, индикации и расширенным диапазоном напряжения цели управления
| Характеристики контактов | Тип контактной группы | 1A (1NO), 1C (1CO) | ||
| Номинальный ток нагрузки | 6A/250VAC, 30VDC | |||
| Макс. коммутируемая мощность | 1500VA, 180W (AC-1) | |||
| Мин. коммутируемая мощность | 170mW (17V/10mA) | |||
| Сопротивление контакта | ≤100мΩ (позолоченный контакт ≤30мΩ) | |||
| Материал контакта | AgSnO2 | |||
| Электрический ресурс (23°C) | NO: 6 x 104 (1800 цикл/час) | |||
| NC: 3 x 104 (1800 цикл/час) | ||||
| Механический ресурс | ≥2 x 107 (18000 цикл/час) | |||
| Напряжение втягивания (при 23°С) | DC: ≤75% (номинального напряжения) | |||
| Напряжение отпускания (при 23°С) | DC: ≥5% (номинального напряжения) | |||
| Максимально напряжение (при 23°С) | 110% (номинального напряжения) | |||
| Сопротивление изоляции | ≥1000МΩ (500VDC) | |||
| Рабочая мощность катушки | 3~24VDC (W) | ~0.17W | ||
| 48~60VDC (W) | ~0.21W | |||
| Время срабатывания (при номинальном напряжении) | ≤8 мс | |||
| Время возврата (при номинальном напряжении) | ≤4 мс | |||
| Напряжение пробоя | Между открытыми контактами | 1000VAC/1 мин (ток утечки 1 mA) | ||
| Между контактом и катушкой | 4000VAC/1 мин (ток утечки 1 mA) | |||
| Степень защиты корпуса | IP60 | |||
| Температура окружающей среды | -40~+85 °C | |||
| Влажность | 5%~85% относительной влажности | |||
| Атмосферное давление | 86~106KPa | |||
| Ударопрочность | 10G (ударный импульс полуволны: 11 мс) | |||
| Виброустойчивость | 10~55 Гц двойная амплитуда: 1,0 мм | |||
| Способ монтажа | Для монтажа на печатных платах и в колодках | |||
| Вес | 6г | |||
| Тип используемой розетки | ||||
Технические характеристики катушки (23°C)
| Код катушки | 003 | 005 | 006 | 012 | 018 | 024 |
| Номинальное напряжение, DC (0,17W) | 5 | 6 | 12 | 24 | 18 | 24 |
| Сопротивление катушки, Ω | 43 | 147 | 212 | 847 | 1906 | 3388 |
| Код катушки | 048 | 060 | ||||
| Номинальное напряжение, DC (0,21W) | 48 | 60 | ||||
| Сопротивление катушки, Ω | 10971 | 17143 | ||||
| Примечание: при напряжении катушки ≤48VDC сопротивление катушки измеряется с допуском ±10%Ω, если напряжение катушки превышает ≥48VDC сопротивление измеряется с допуском ±15%Ω | ||||||
